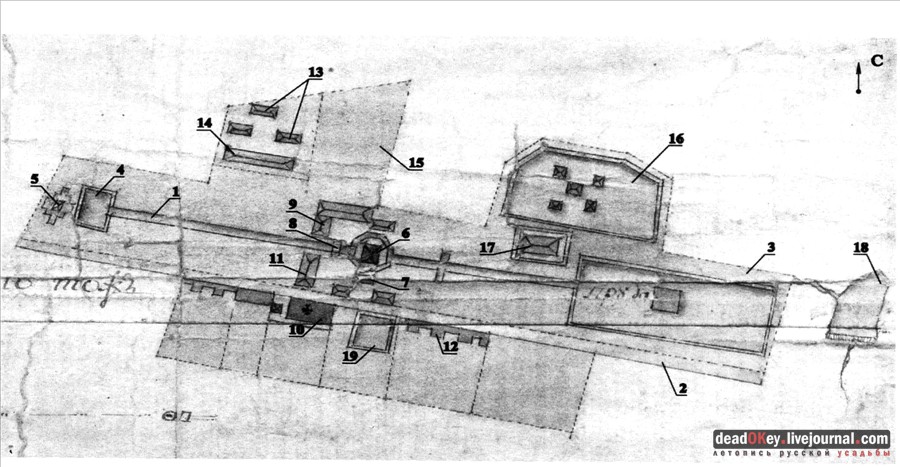

1. Центральная часть усадьбы. Фрагмент плана генерального межевания 1766-1768 гг. РГАДА. Ф. 1354. Оп. 246. 1. Главный канал. 2. Аллея. 3. Большой пруд. 4. Малый пруд. 5. Насыпная гора Сион. 6. Первоначальный господский деревянный дом на острове. 7. Деревянный мос. 8. Каменный мост. 9. Надворные постройки. 10. Каменная Сергиевская церковь с деревянной колокольней. 11. Дьяковский корпус. 12. Слободка для жительства дворовых людей. 13. Оранжерея. 14. Место, на котором в 1773 ш. будет построено здание театра. 15. Фруктовый сад. 16. Лебяжий пруд. 17. Малый зверинец. 18. Боковой пруд. 19. Банный пруд. |
|
|
|
|
|

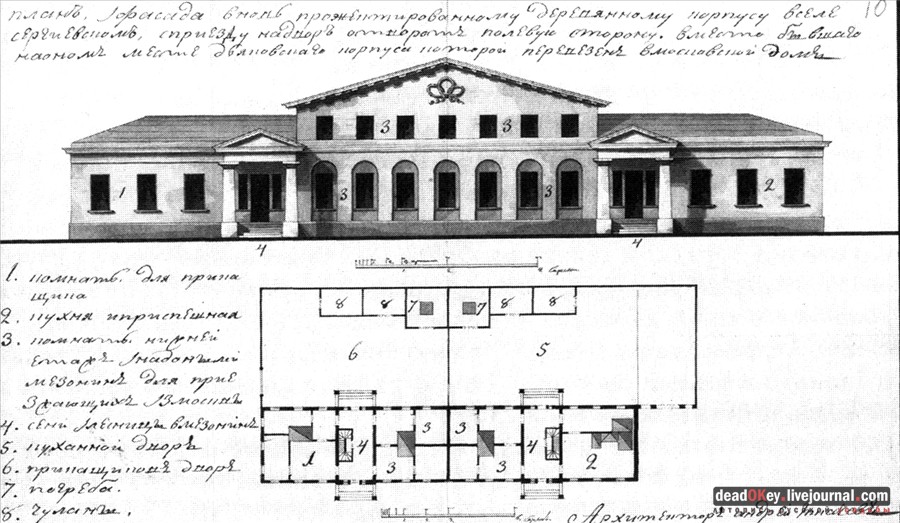

2. План и фасад деревянного корпуса "с приезду от ворот на двор по левую сторону". 1800г. Архитектор А.Г Ткачев. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 112. Л. 10 |
 |
|

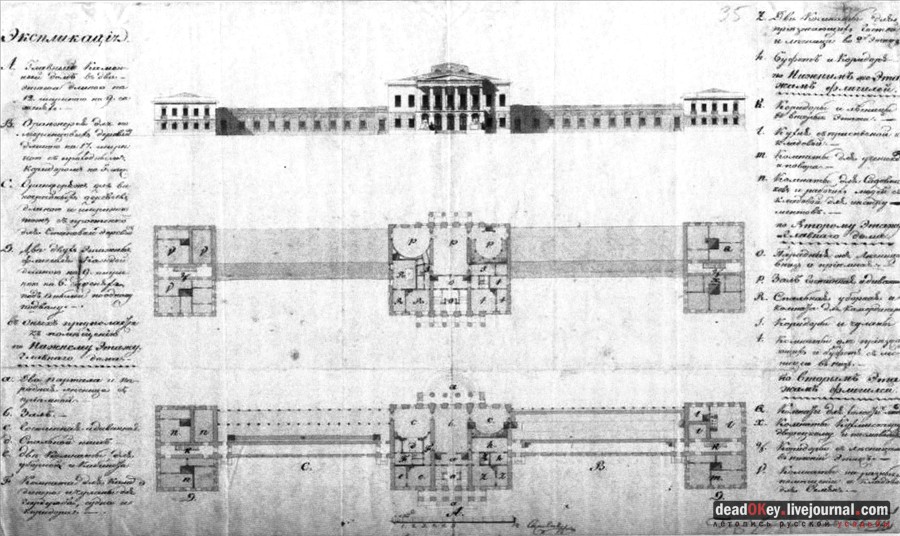

3. План и фасад главного дома. 1823 г. Архитектор И.О. Песков. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 425. Л. 35 |
 |
|

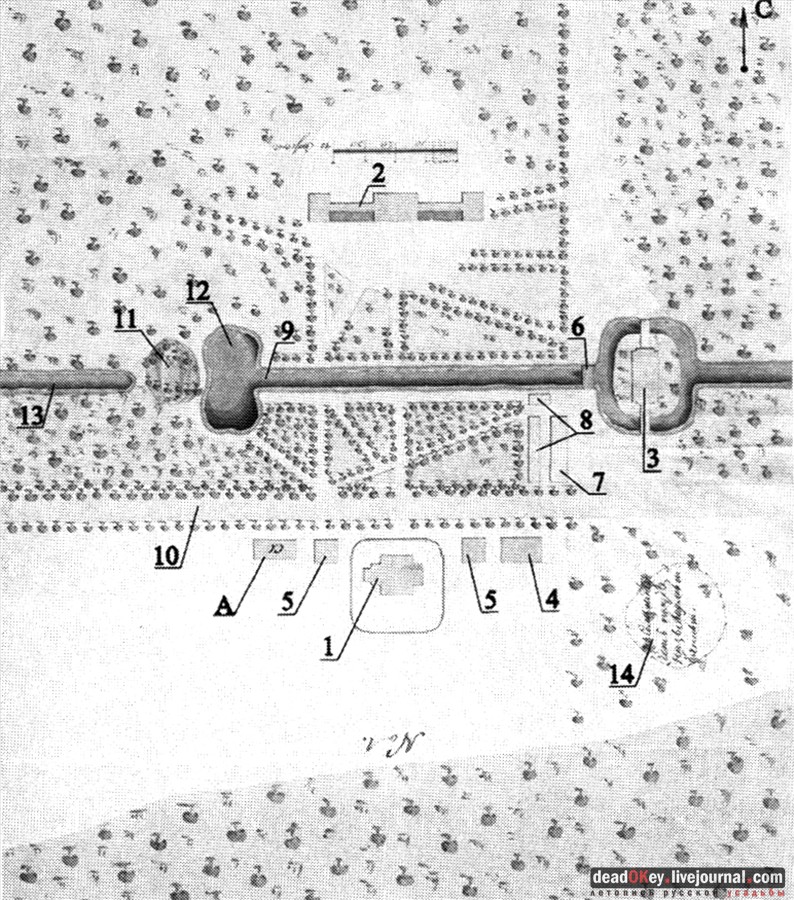

4. Фрагмент плана усадьбы "в том виде, как ныне находит" (кроме литеры А). 1826 г. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л.9 1. Церковь. 2. Новый господский дом, строящийся. 3. Старый господский дом с галлереями-мостами на острове. 4. Богадельня. 5. Дома священно- и церковнослужителей. 6. Старый каменный мост. 7. Кухонный деревянный корпус, выстроенный в 1814 г. 8. Сараи, конюшни, погреба. 9. Главный канал. 10. Аллея. 11. Гора Сион. 12. Малый пруд. 13. Новая часть Главного канала. 14. Банный пруд. |
 |
|

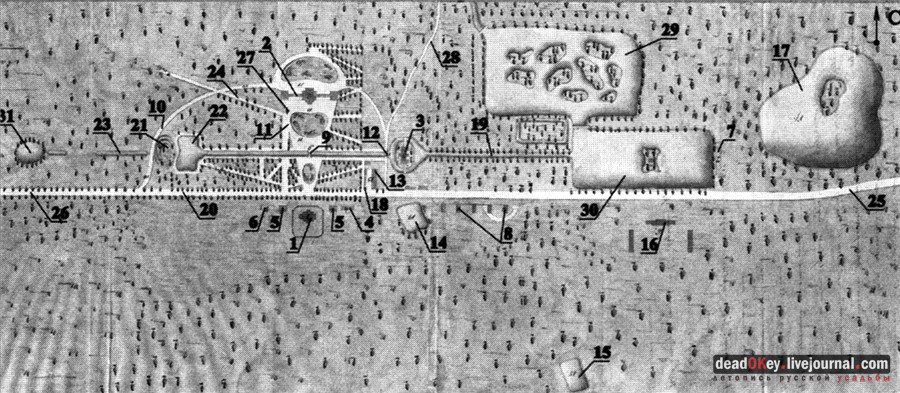

5. Перспективный план усадьбы с. Сергиевское. 1826 г. |
 |
|

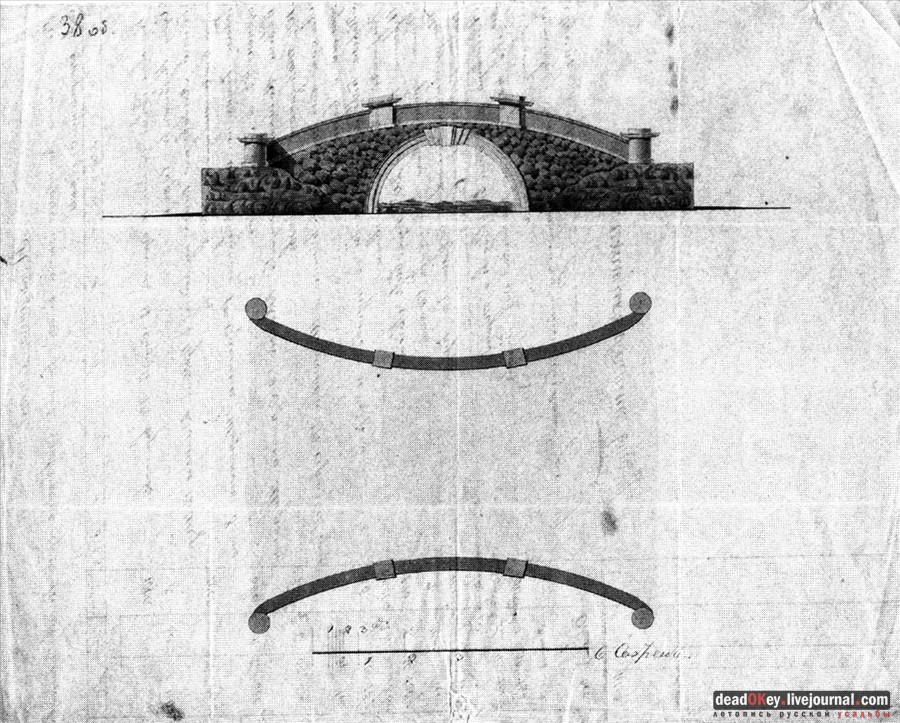

6. Каменный мост в саду через канаву противу вновь выстроенного дома, 1823 г. Архитектор А. Чеботарев. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 425. Л. 38 Белокаменный мост в стиле позднего барокко построен в 1826 г. Свод толщиной в три кирпича "в замок" был облицован мячковским известняком, который крепился к кирпичной кладе специальными стальными скобами. Мост функционировал еще в 2000 году. |
 |
|

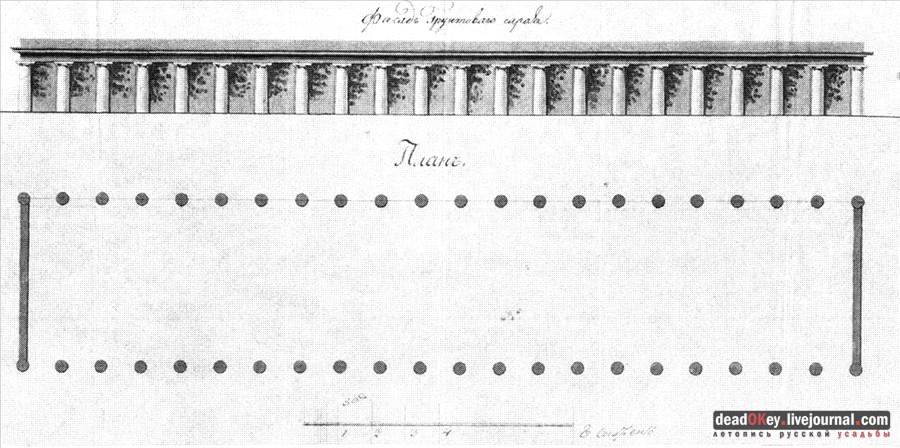

7. План и фасад грунтового сарая под названием Пестум. 1826 г. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л. 17. Сметная стоимость - 29 000 рублей. |
 |
|

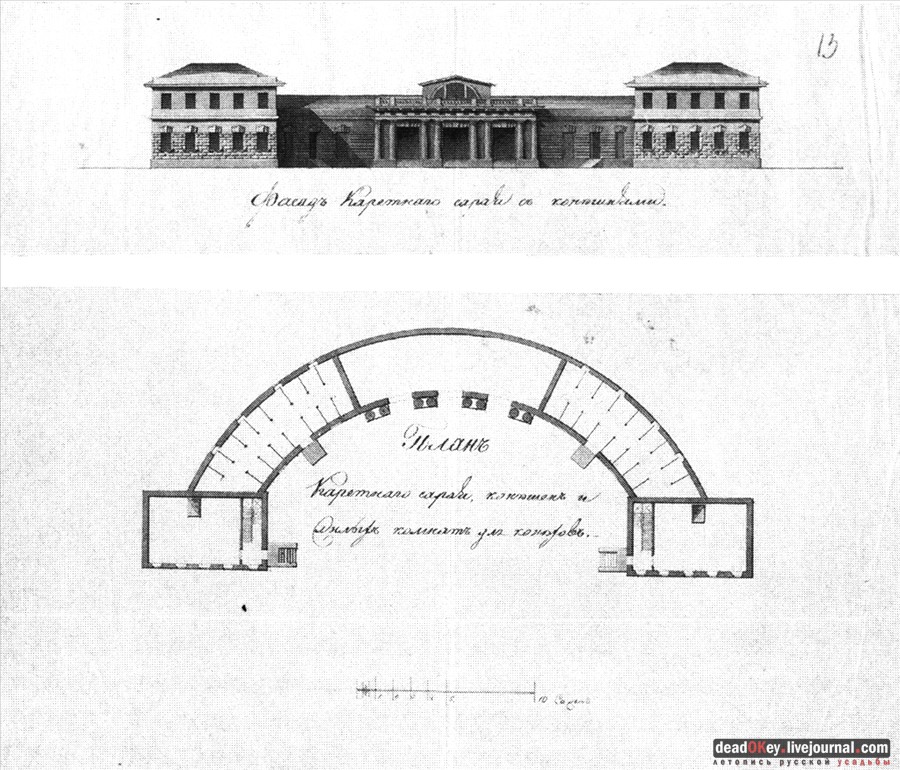

8. План и фасад полуциркульного корпуса каретного сарая с конюшнями и комнатами для конюхов. Архитектор А.Чеботарев. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л. 13,14. Сметная стоимость - 44 000 рублей. |
 |
|

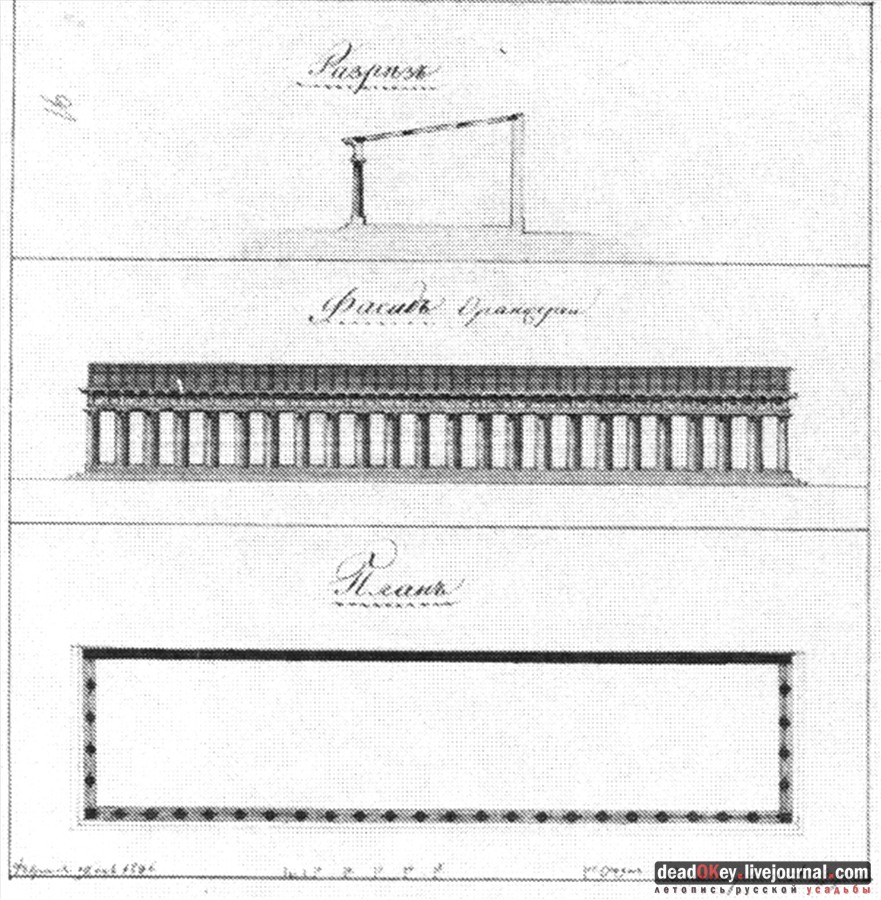

9. План, фасад и разрез оранжереи. 1826 г. Архитектор А. Чеботарев. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л. 16 |
 |
|

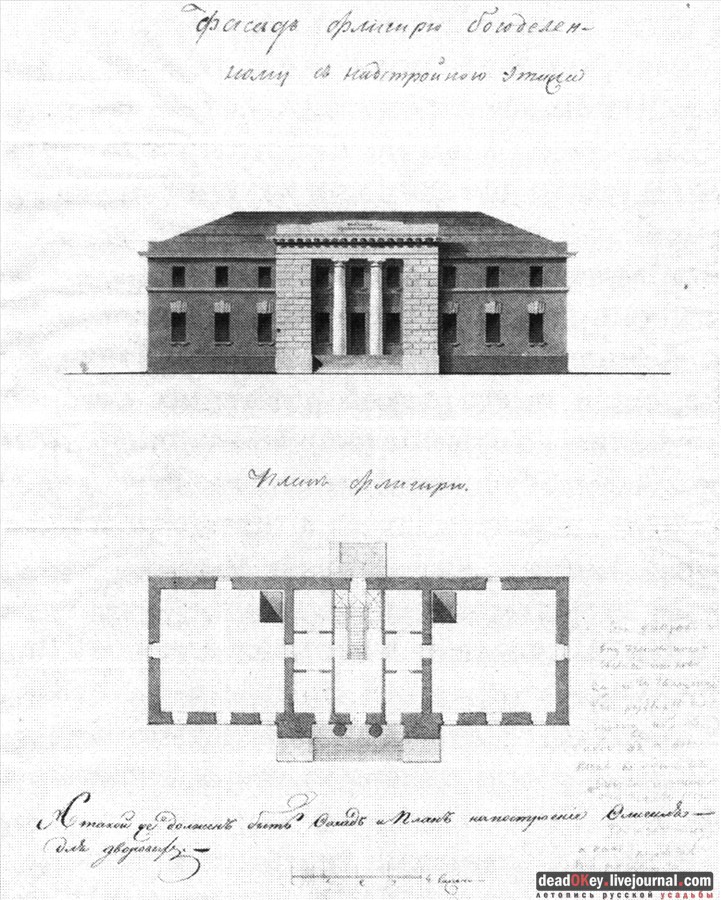

10. План и фасад богадельни надстроенной и аналогично дома для дворовых по другую сторону церкви в симметрию с богадельней. 1826 г. Архитектор И.О. Песков. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л. 12. Сметная стоимость надстроенной богадельни - 35 000 рублей. Сметная стоимость дома для дворовых - 40 000 рублей. |
 |
|

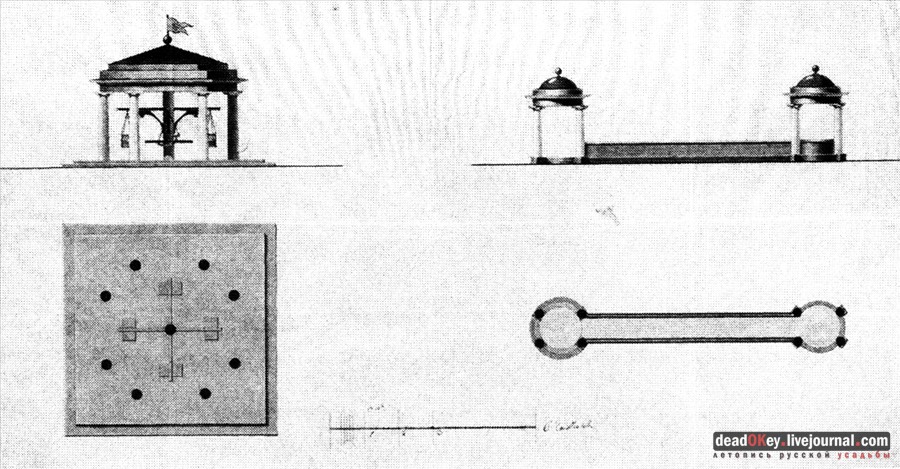

11. План и фасад беседки на горе Сион, через которую проходит дорожка. План и фасад мостика с башенками. 1826 г. Архитектор А. Чеботарев. РГАДА. Ф. 1267. Оп. 3. Ед. хр. 519. Л. 18 |
 |
|

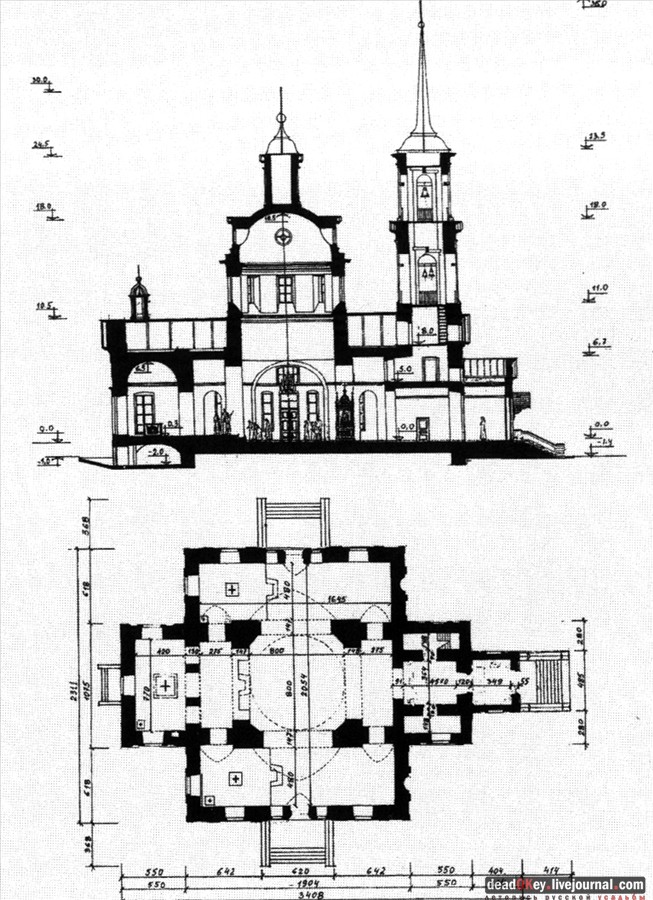

12. План и разрез Казанской (Сергиевской) церкви в д. Алмазово. |
 |
|

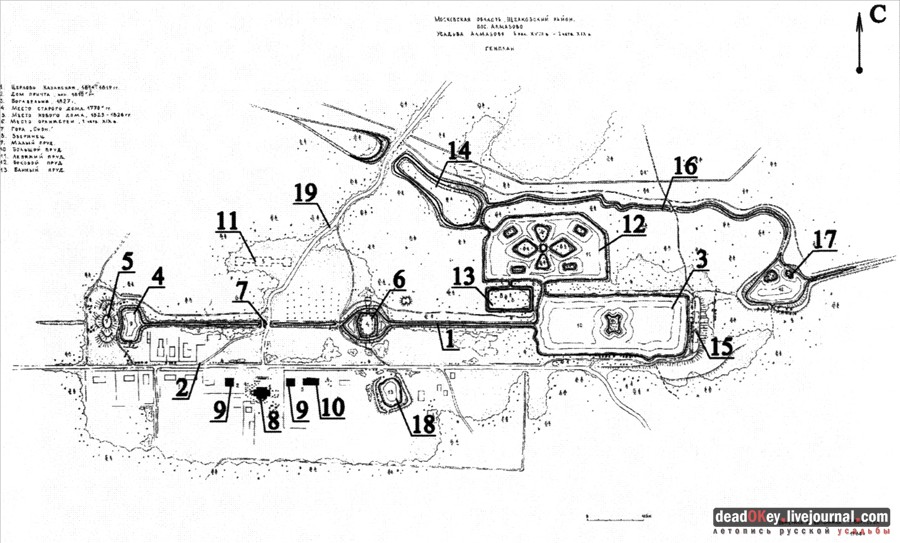

13. План усадьбы Алмазово-Сергиевское по обмерам 1988 г. Паспорт на памятник истории и культуры федерального значения "Усадьба Алмазово XIX в." 1. Главный канал. 2. Главная аллея. 3. Большой пруд. 4. Малый пруд. 5. Насыпная гора Сион. 6. Остров, на котором был первоначальный господский дом. 7. Остатки каменного моста. 8. Сергиевская церковь. 9. Дома притча. 10. Здание богадельни. 11. Место расположения каменного господского дома. 12. Лебяжий пруд. 13. Остров с бывшим Малым зверинцем. Остров с бывшим Большим зверинцем. 15. Плотина, где находился грунтовый сарай под названием Пестум. 16. Обводной канал. 17. Боковой (Свиной) пруд. 18. Банный пруд. 19. Современная подъездная дорога к усадьбе. |
