Усадьба БЫКОВО. Фотокопии с чертежей архитектора СИМОНА БЕРНАРА, 1851 год

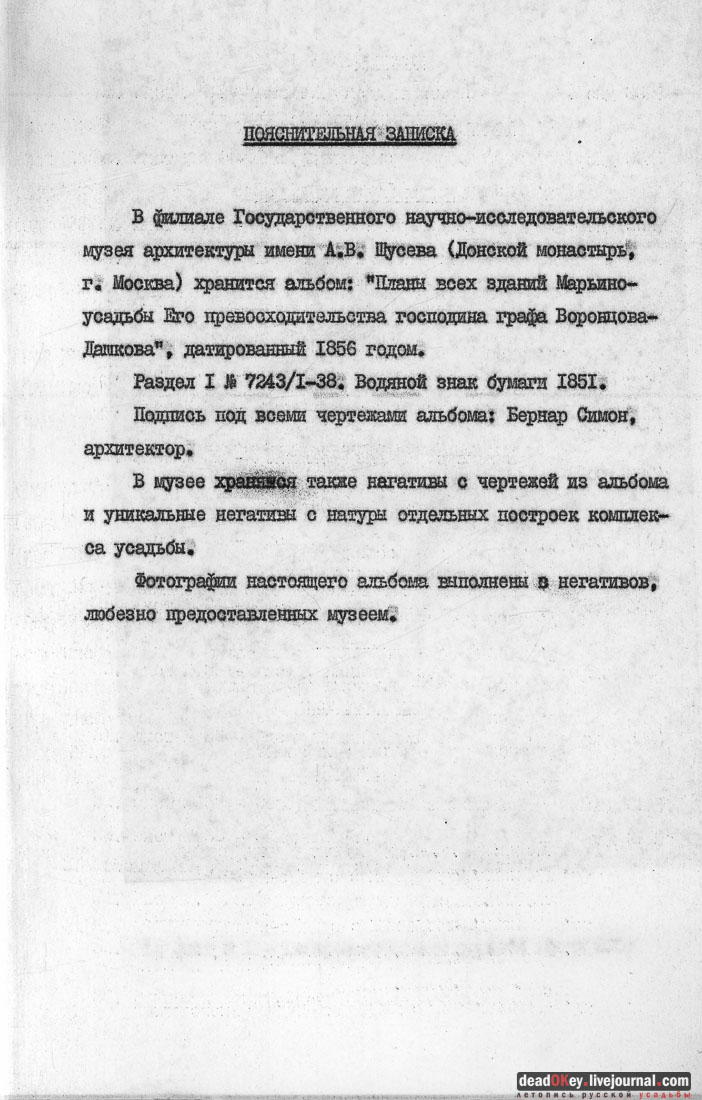

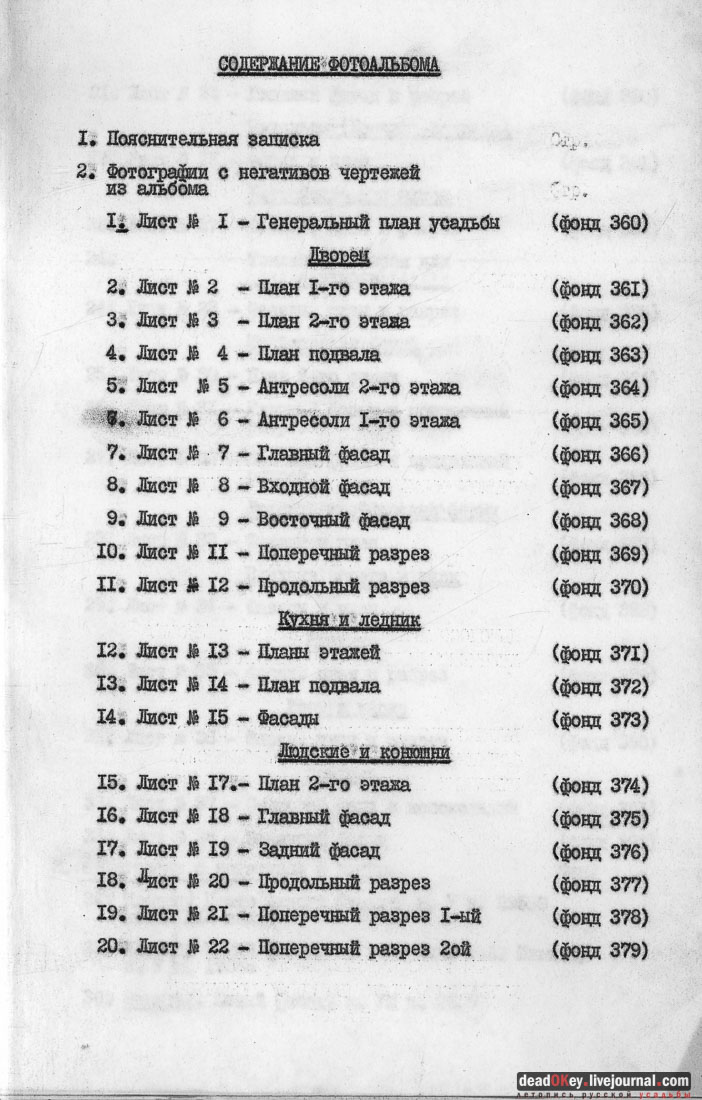

В музее архитектуры имени А.В. Щусева хранится альбом: "Планы всех зданий Марьино - усадьбы его превосходительства господина графа Воронцова-Дашкова", датированный 1856 годом. Фотографии настоящего альбома, выполненные с негативов, любезно предоставлены Мособлотделением ВООПИиК и отсканированы нашей инициативной группой по сохранению усадьбы Быково-Марьино.



В посте 33 фотографии с чертежей архитектора Симона Бернара 1851 года, а также генеральный план усадьбы Быково со всеми постройками усадьбы из проекта реставрации 1983 года. На следующей неделе планируем снять передачу о Быково с телеканалом "Культура".



Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год





Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
2.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
3.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
4.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
5.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
6.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

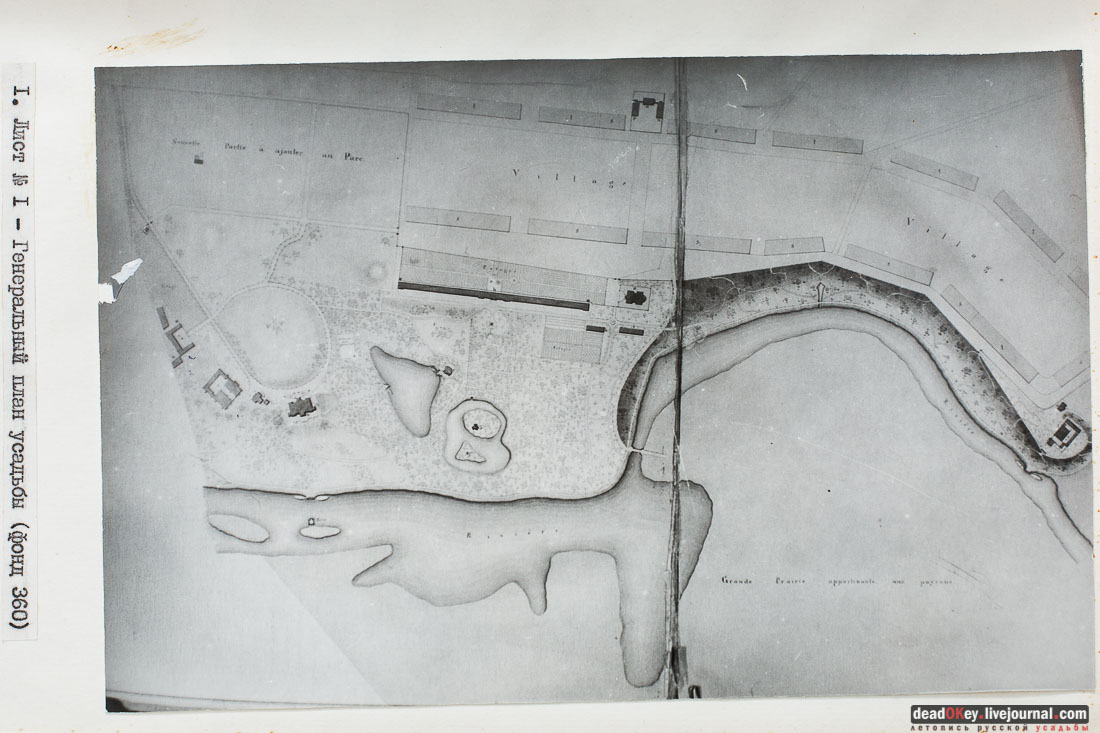

7. Лист 1. Генеральный план усадьбы.


ДВОРЕЦ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

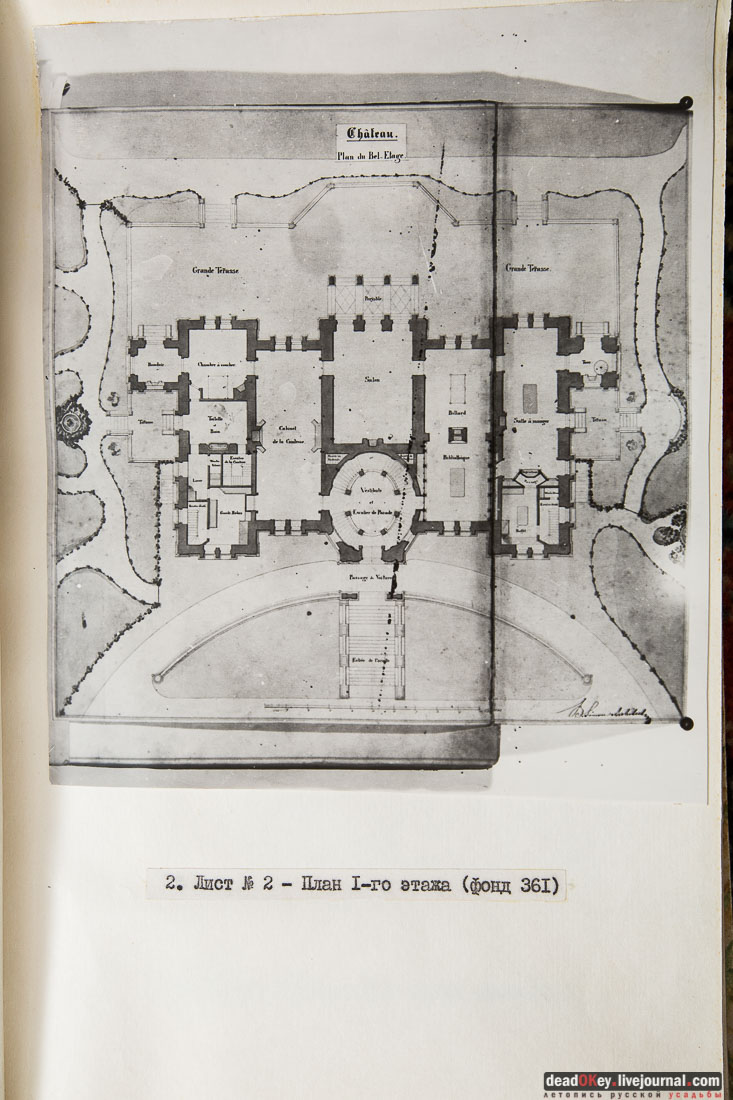

8. Лист 2. План 1-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

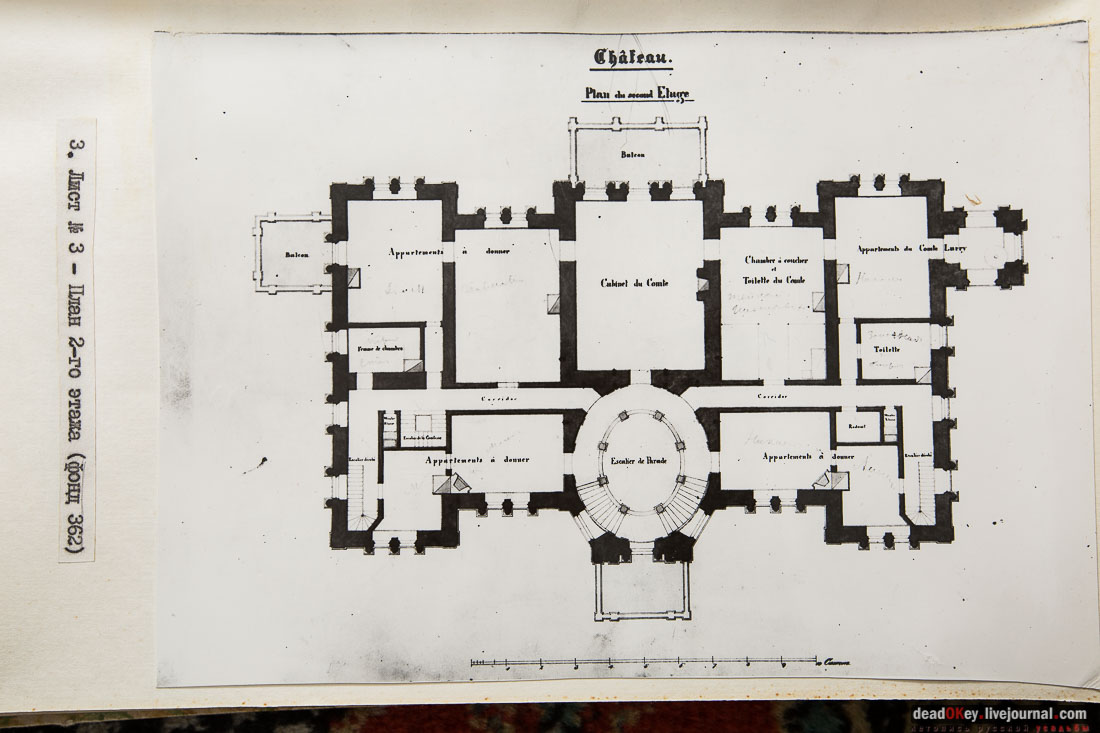

9. Лист 3. План 2-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

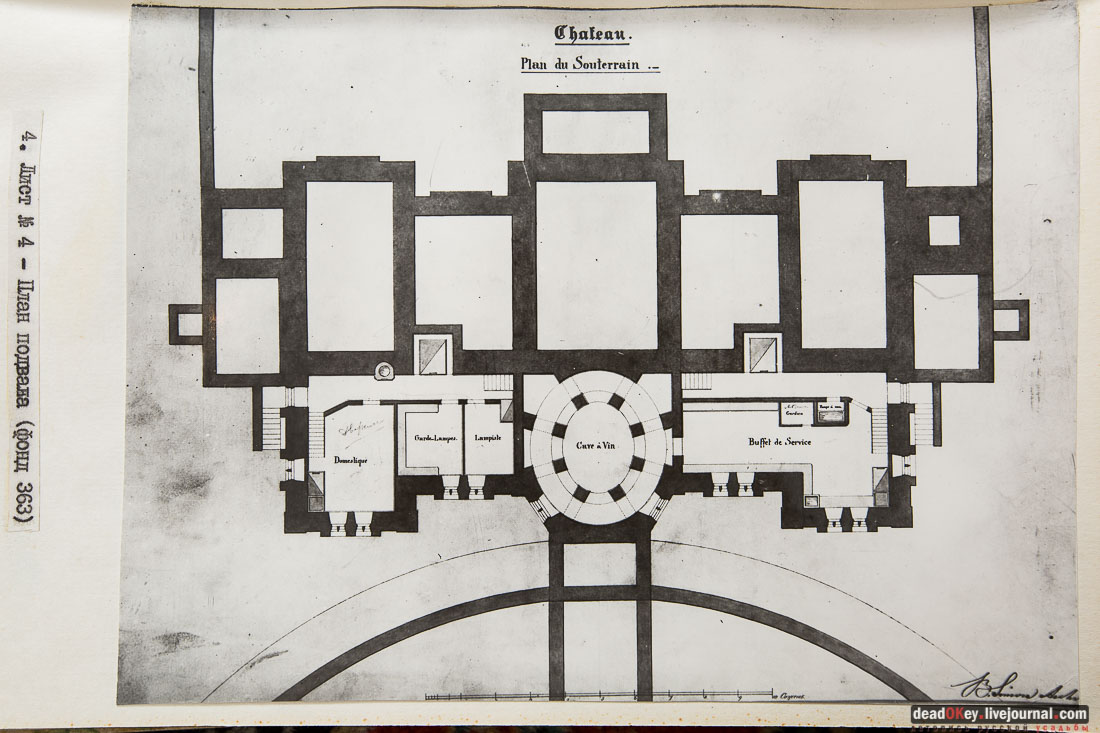

10. Лист 4. План подвала.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

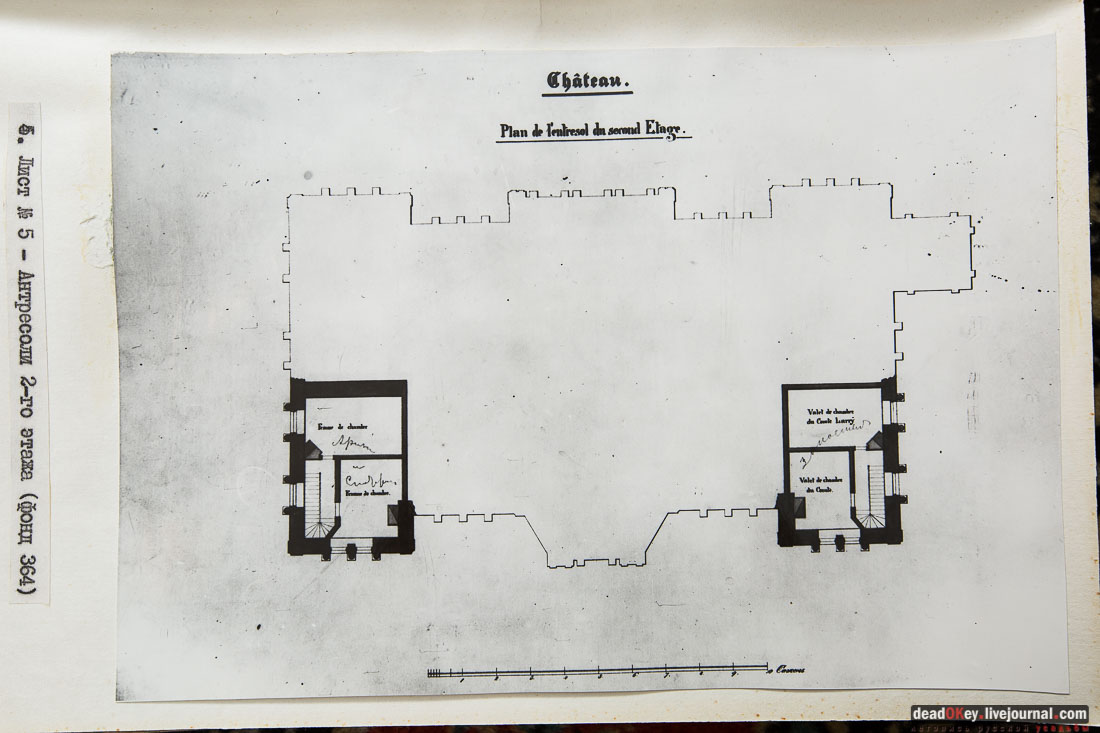

11. Лист 5. План антресоли 2-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

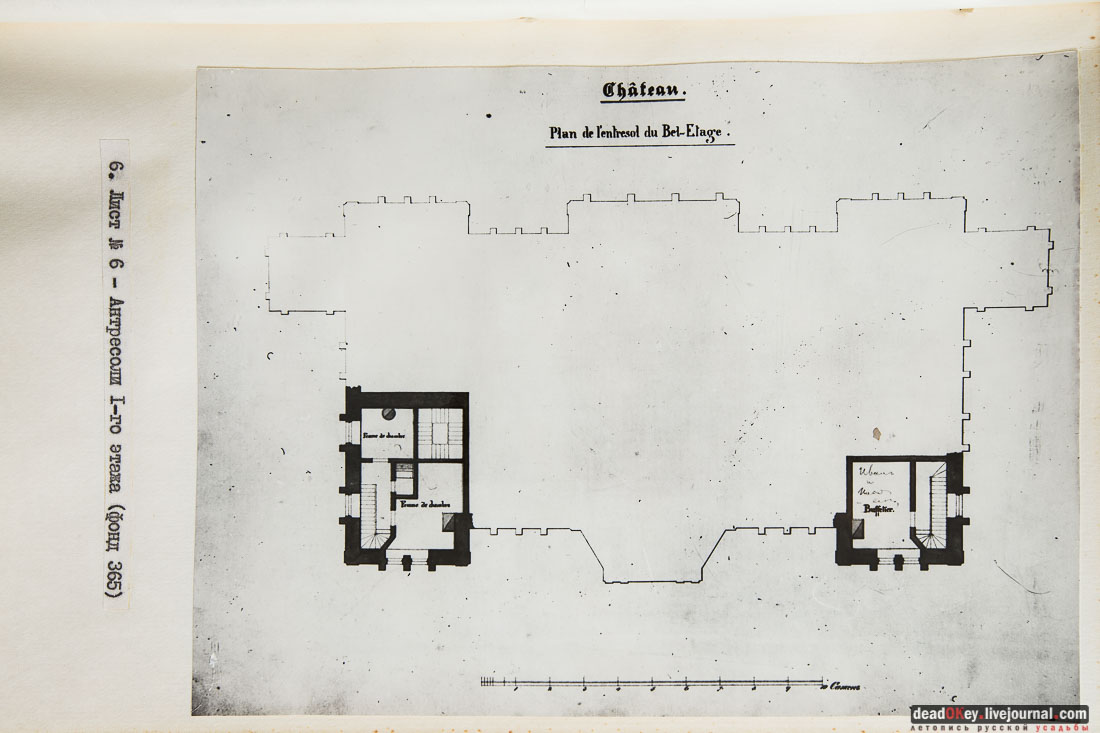

12. Лист 6. План антресоли 1-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

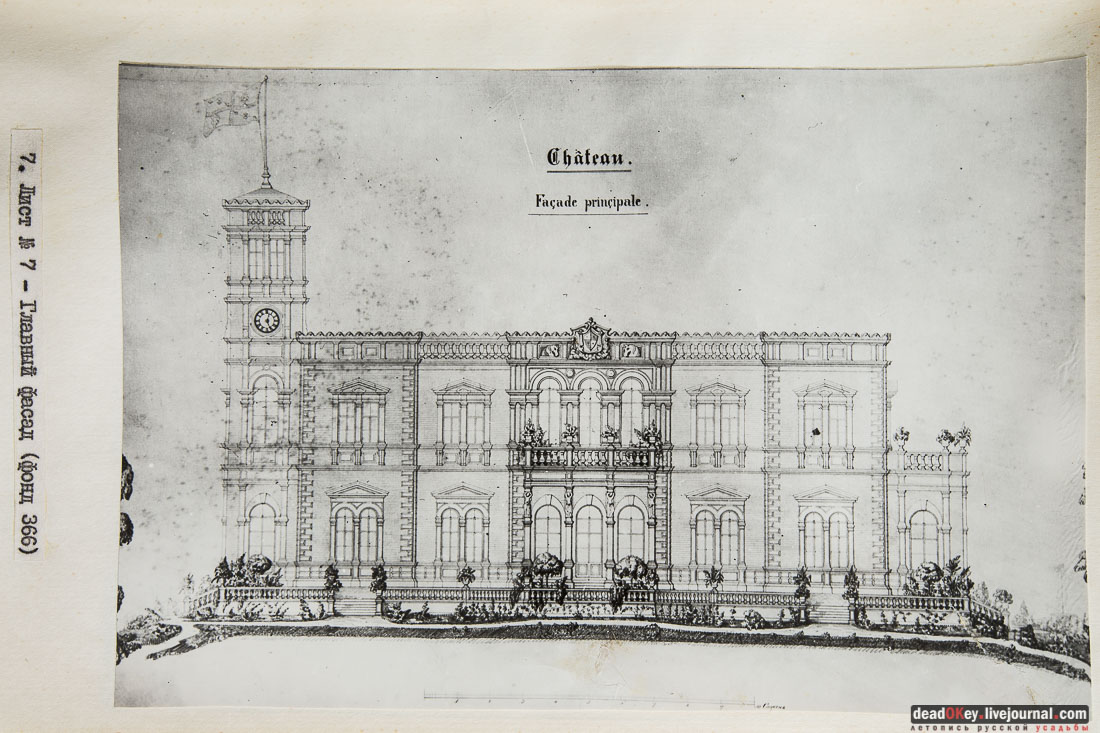

13. Лист 7. Главный фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
Главный фасад, фото 2015 года.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

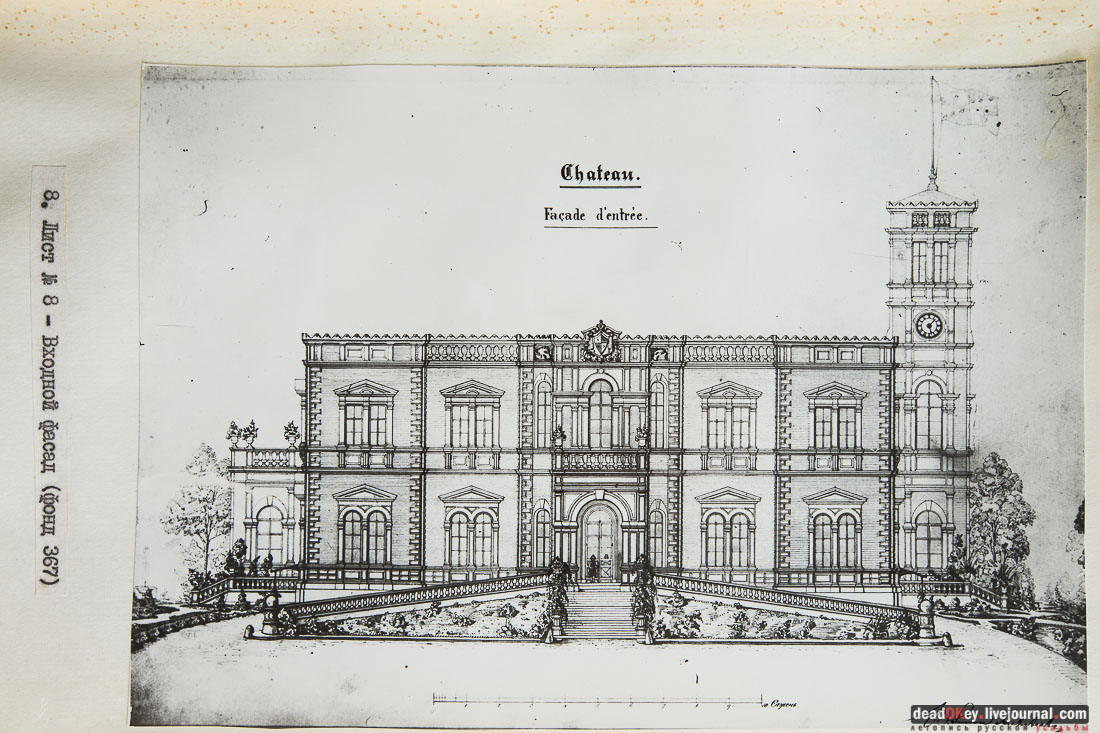

14. Лист 8. Входной фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

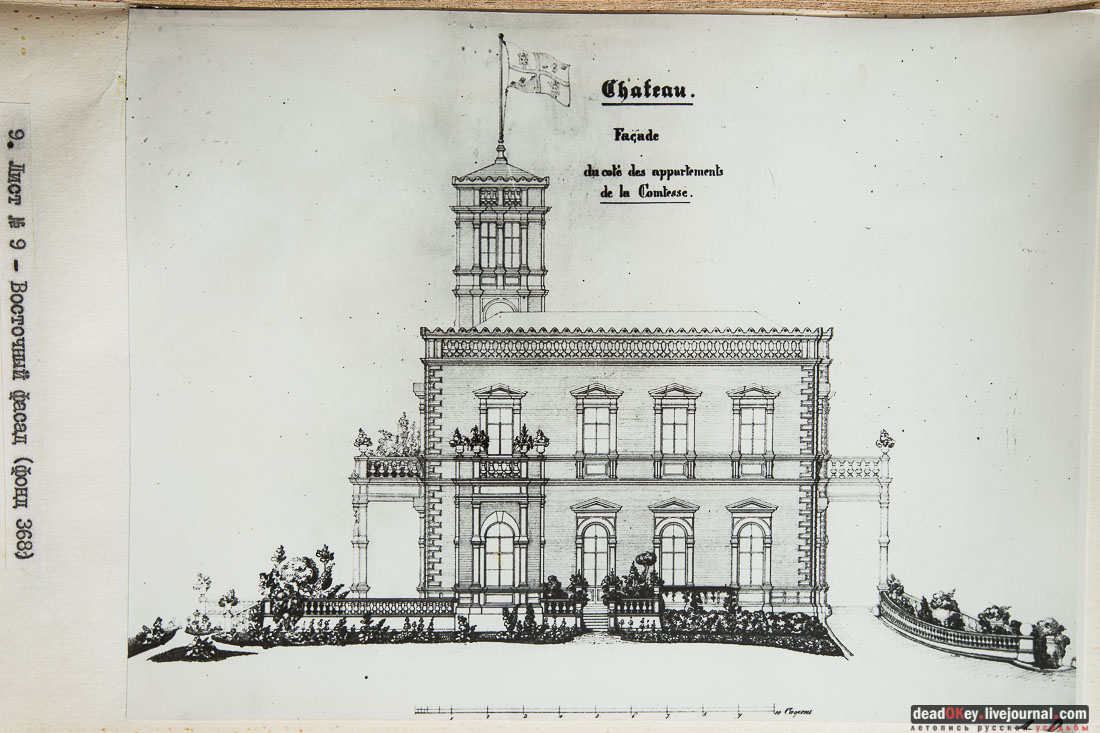

15. Лист 9. Восточный фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
Восточный фасад. Фото 2015 года.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

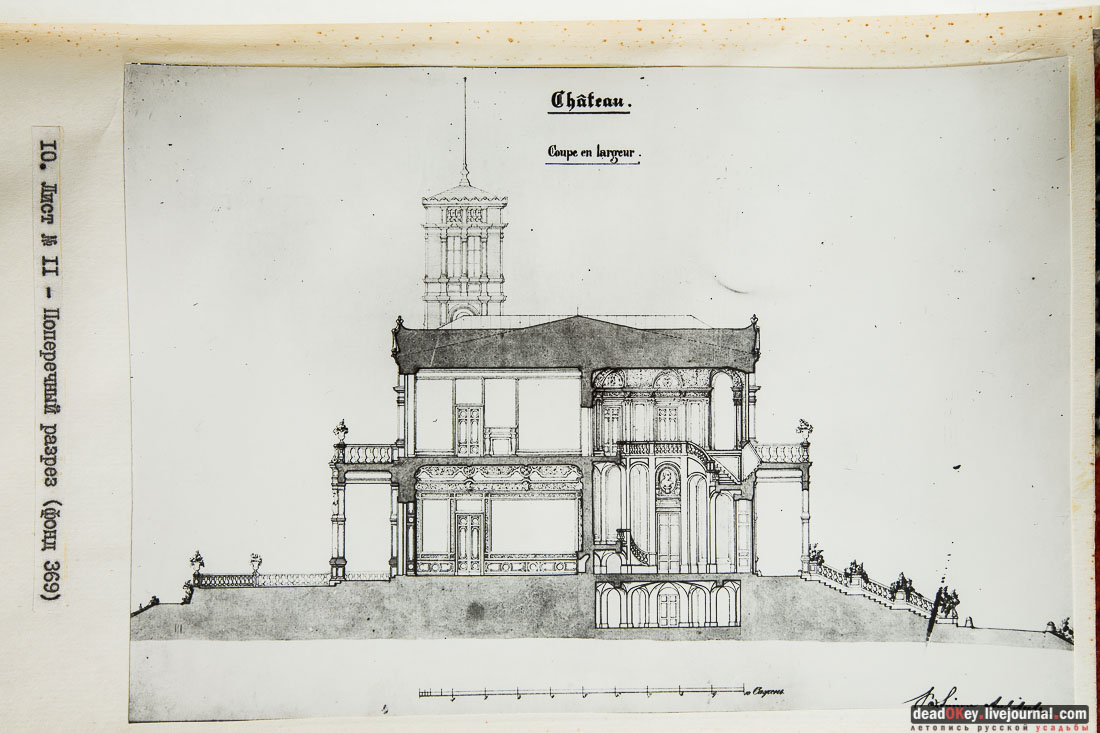

16. Лист 11. Поперечный разрез.

КУХНЯ И ЛЕДНИК

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

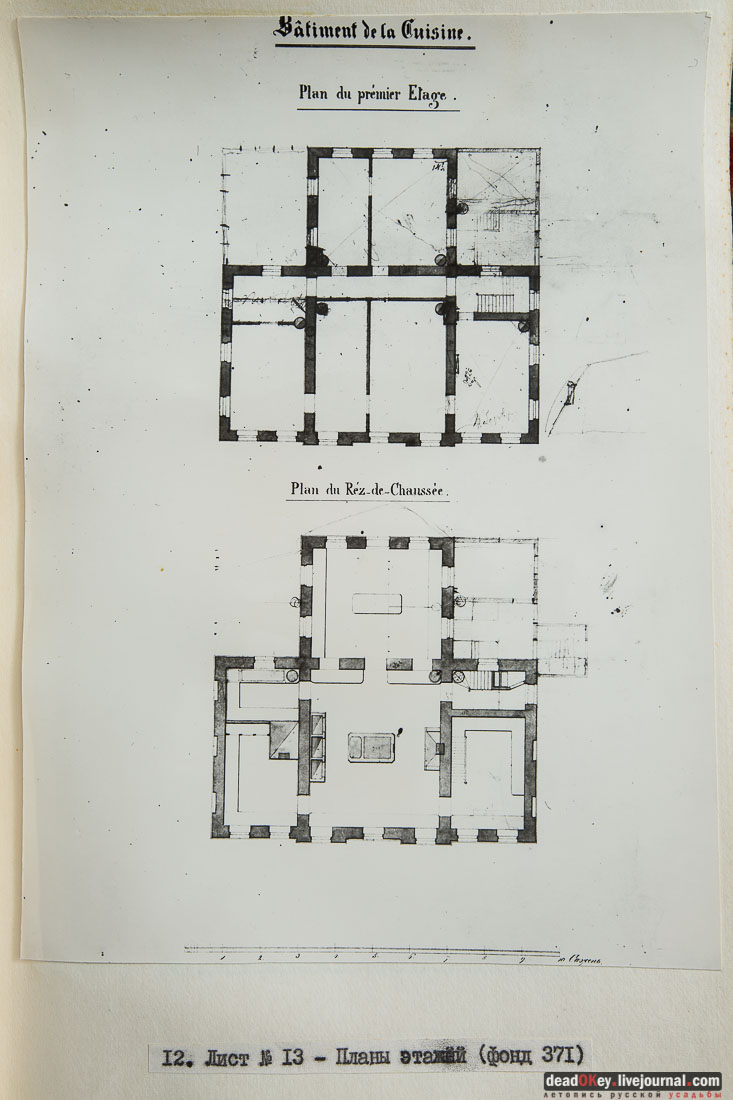

17. Лист 13. Планы этажей.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

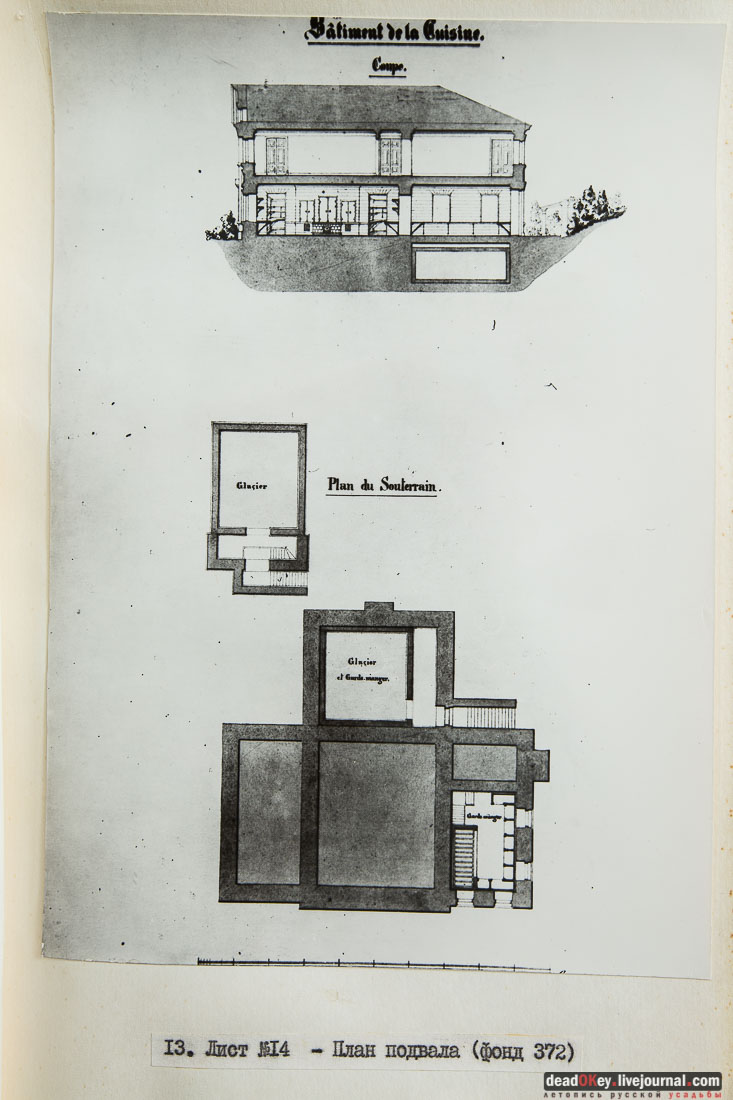

18. Лист 14. План подвала.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

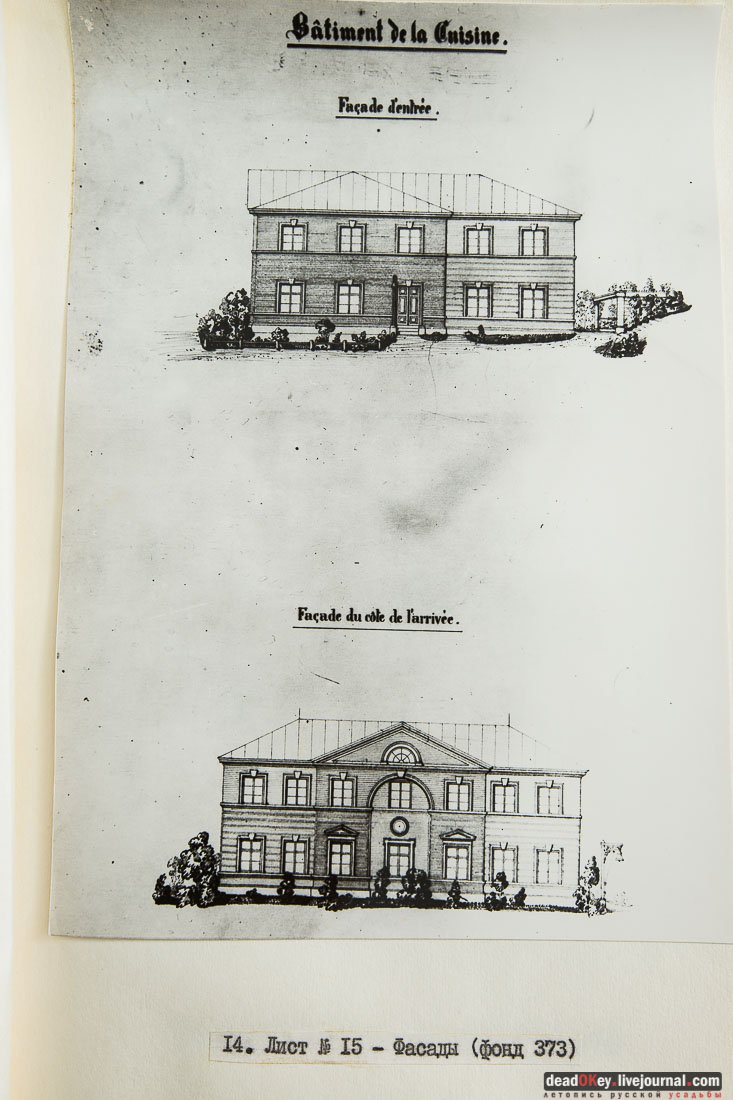

19. Лист 15. Фасады.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

ЛЮДСКИЕ И КОНЮШНИ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

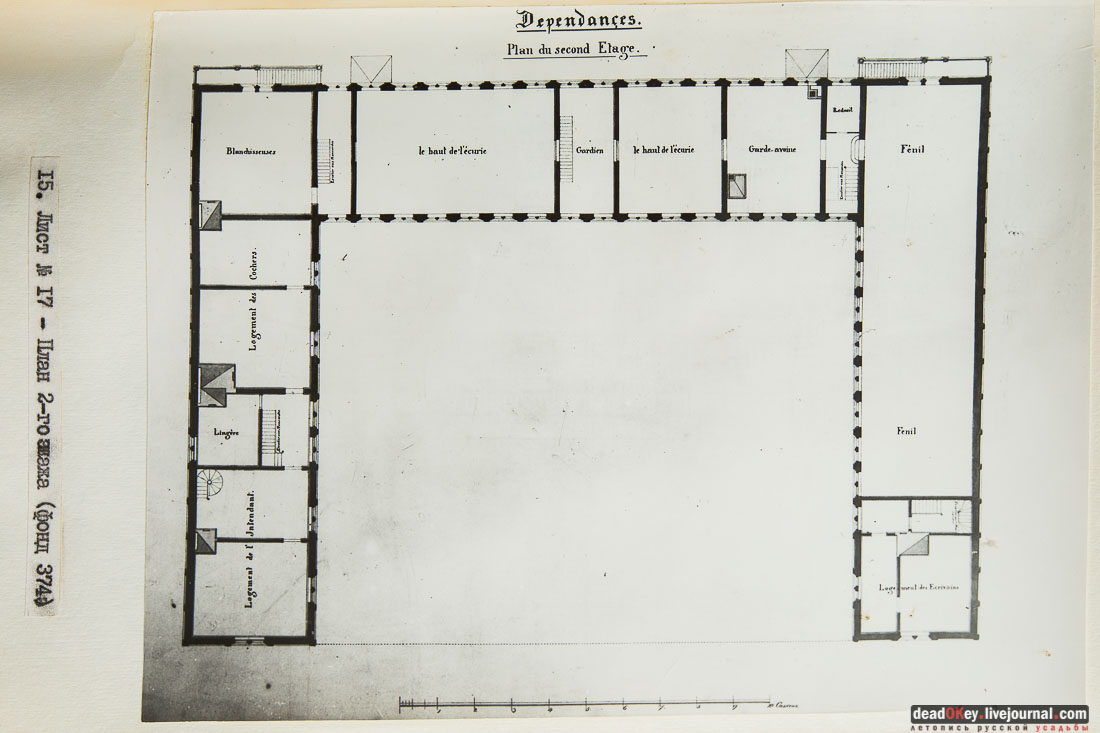

20. Лист 17. План 2-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

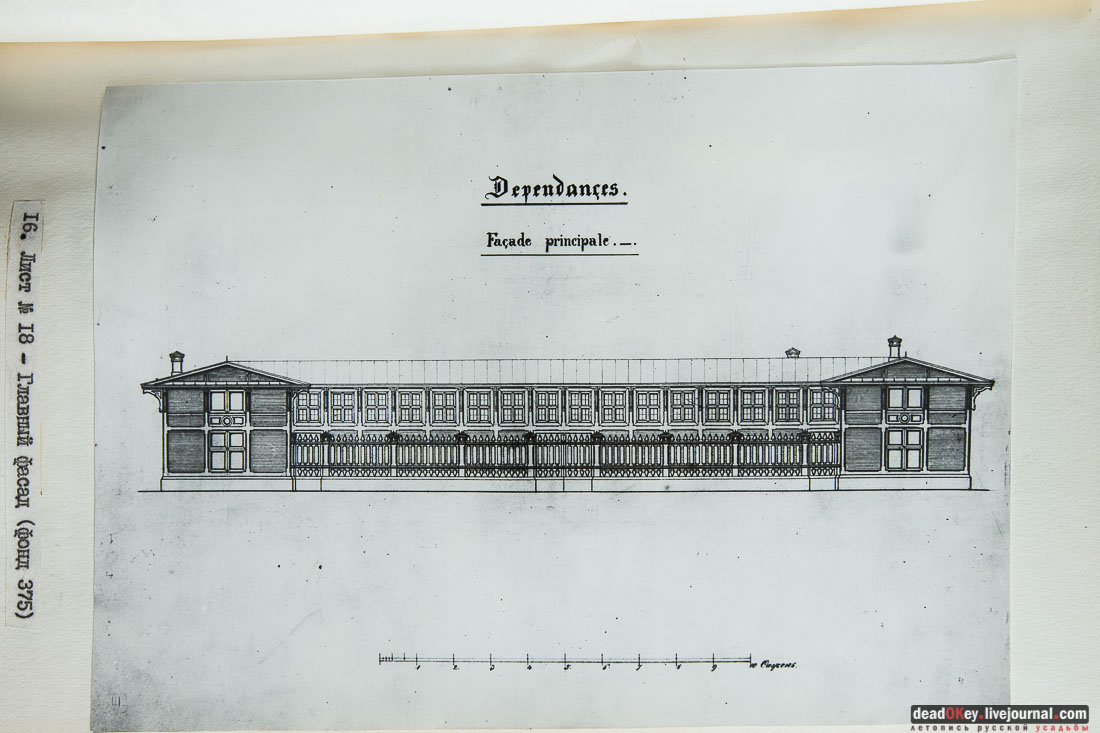

21. Лист 18. Главный фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

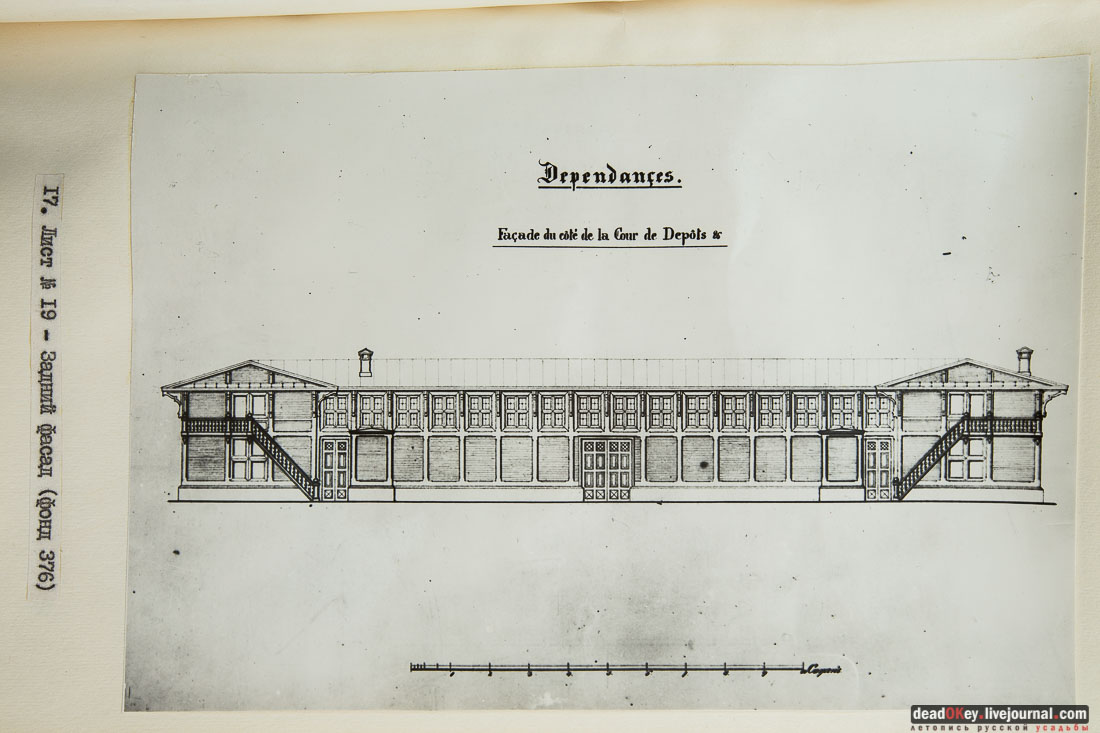

22. Лист 19. Задний фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

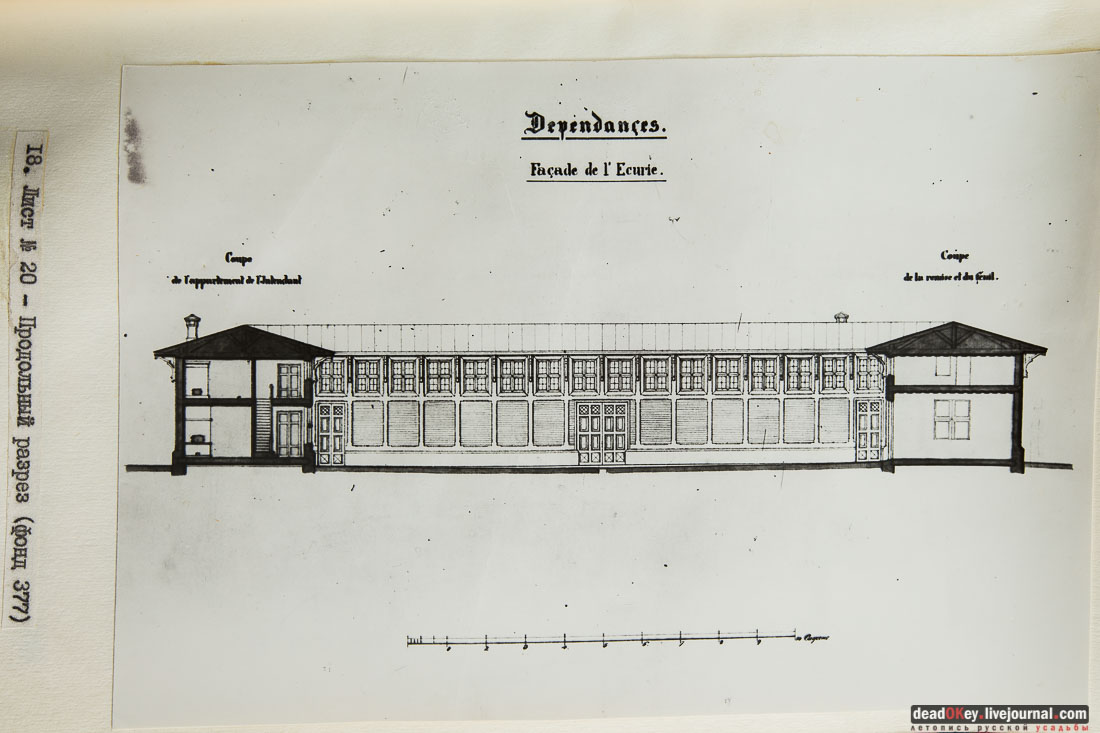

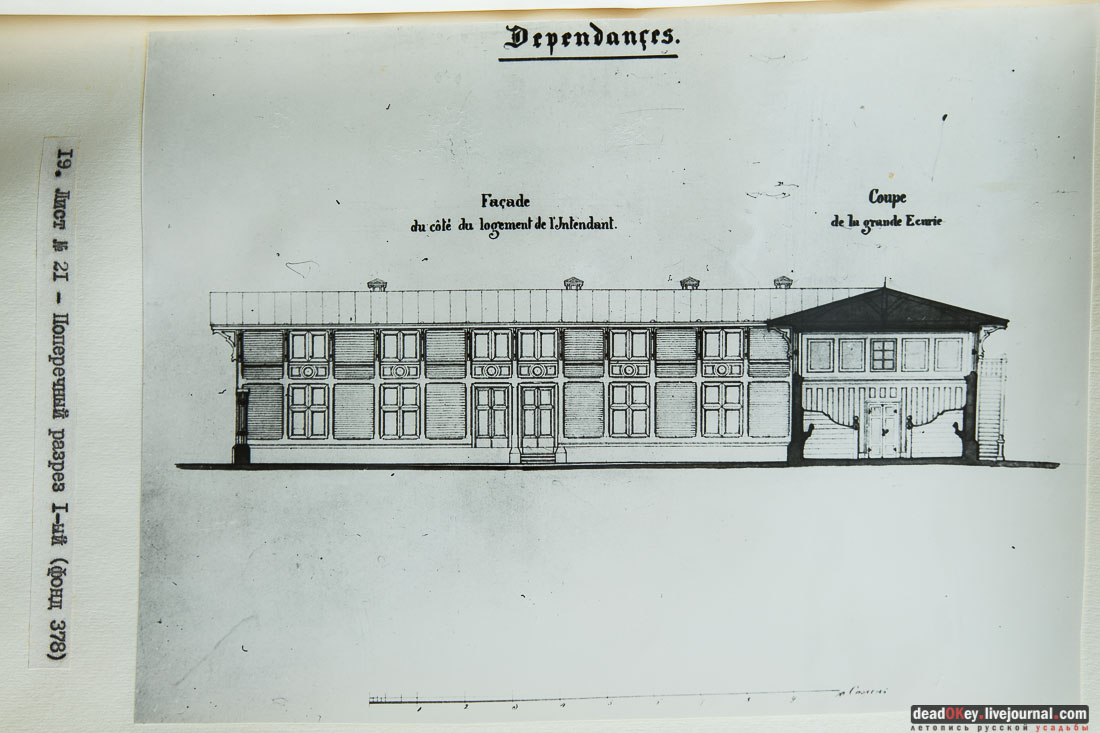

23. Лист 20. Продольный разрез.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

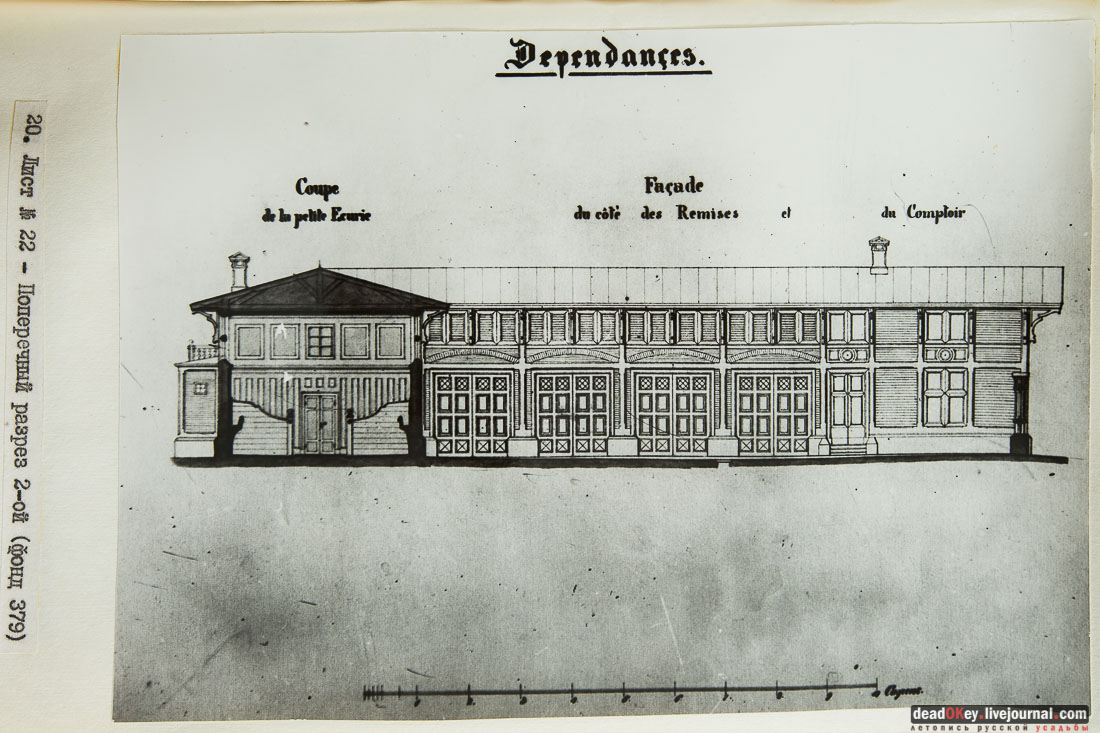

24. Лист 21. Поперечный разрез 1-ый.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
25. Лист 22. Поперечный разрез 2-ой.

ЭРМИТАЖ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

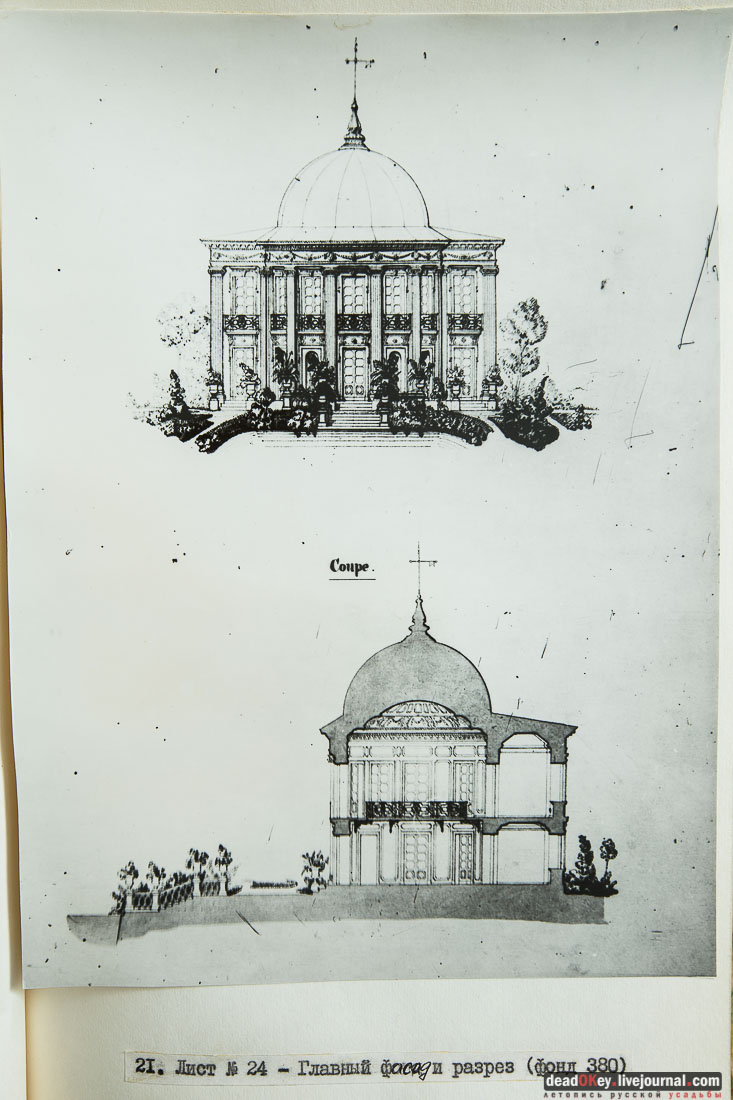

26. Лист 24. Главный фасад и разрез.

ПАВИЛЬОН (БЕСЕДКА-РОТОНДА)

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

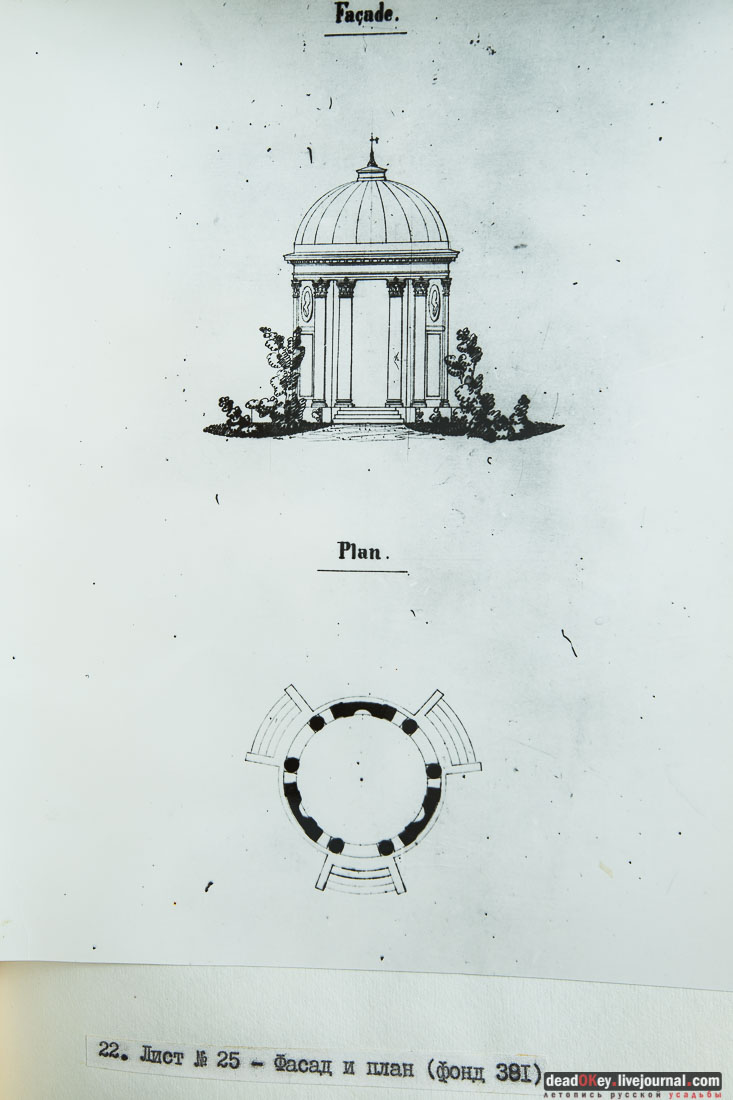

27. Лист 25. Фасад и план.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
Беседка. Фото 2010 года.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

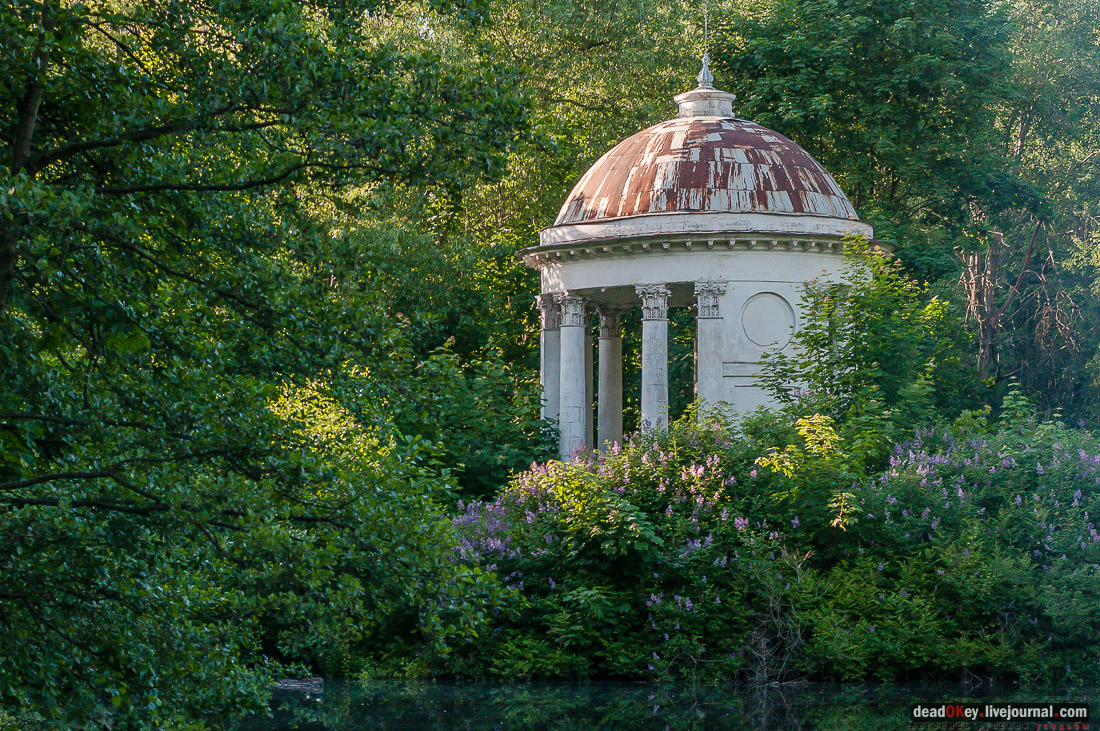

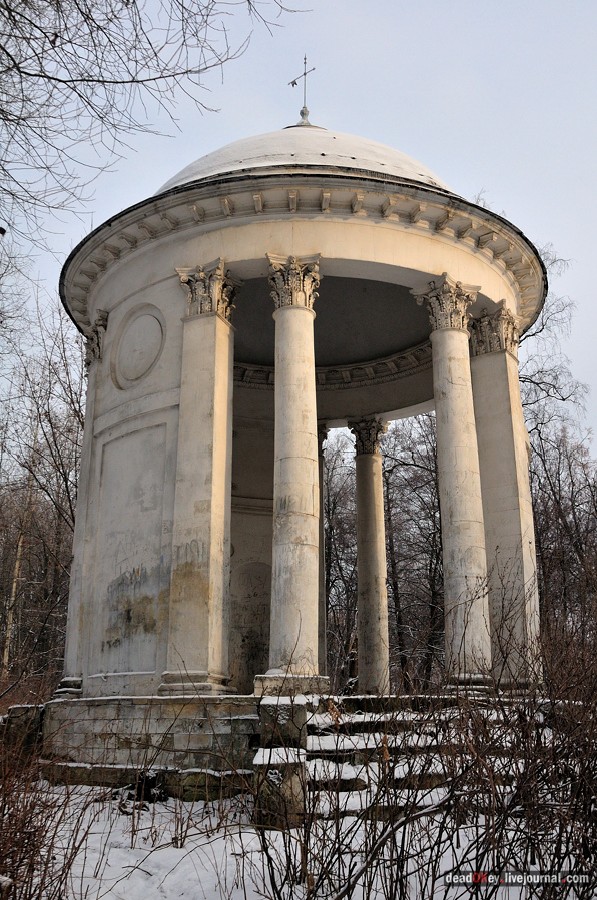

Беседка. Фото 2015 года.


УСТРОЙСТВО ДЛЯ ВИШЕН

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

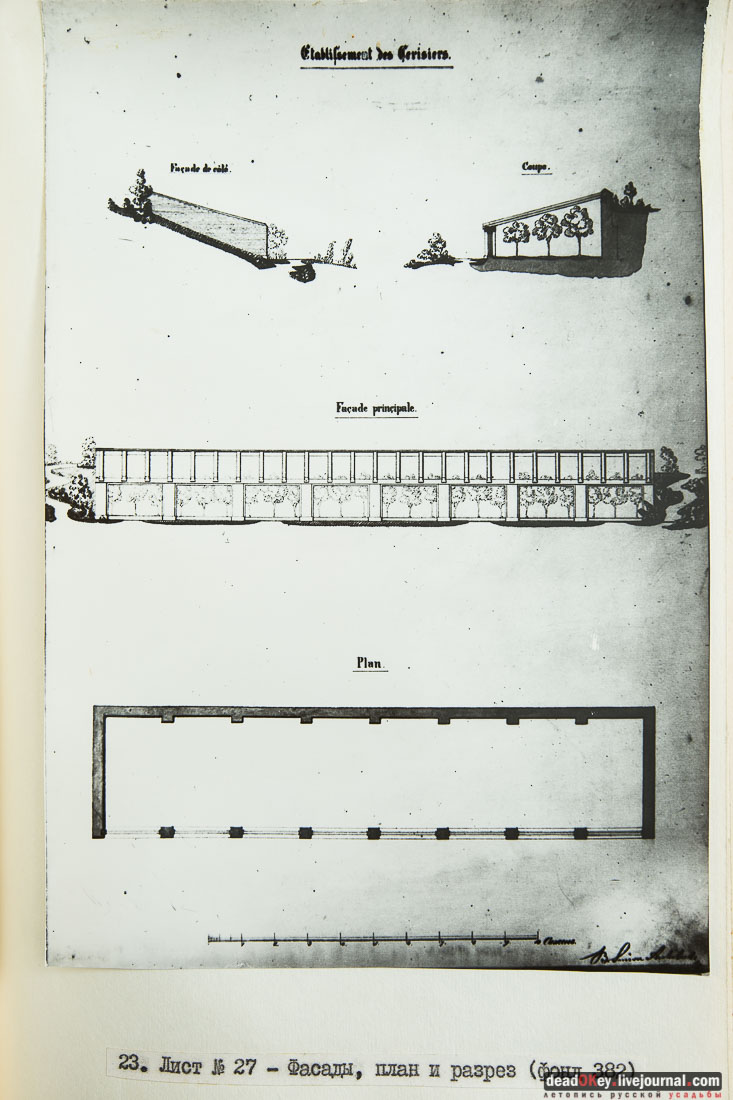

28. Лист 27. Фасады, план и разрез.

ТЕПЛАЯ ОРАНЖЕРЕЯ ДЛЯ АНАНАСОВ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

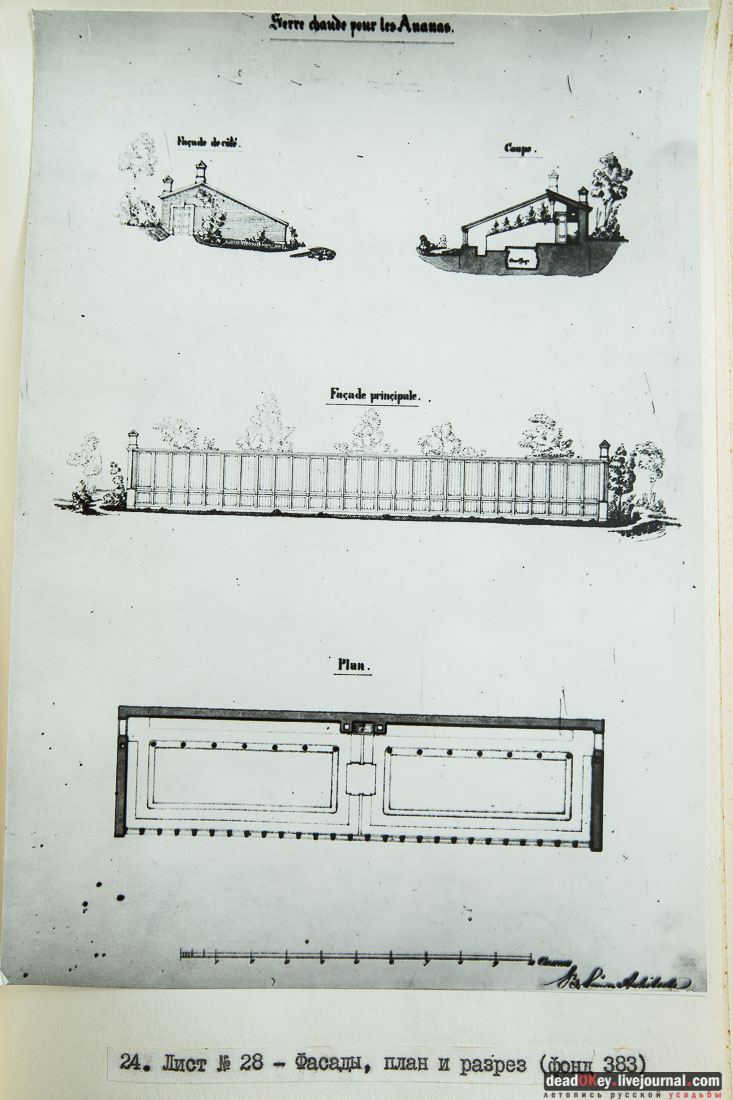

29. Лист 28. Фасады, план и разрез.

ШВЕЙЦАРСКАЯ ФЕРМА

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

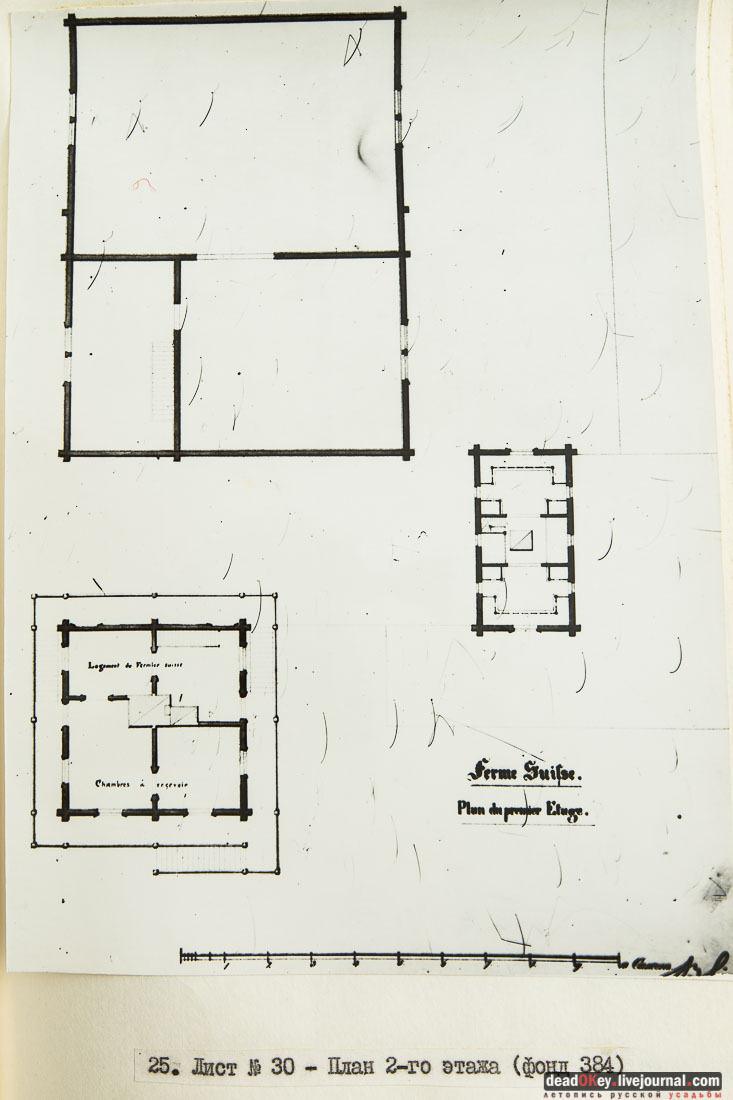

30. Лист 30. План 2-го этажа.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

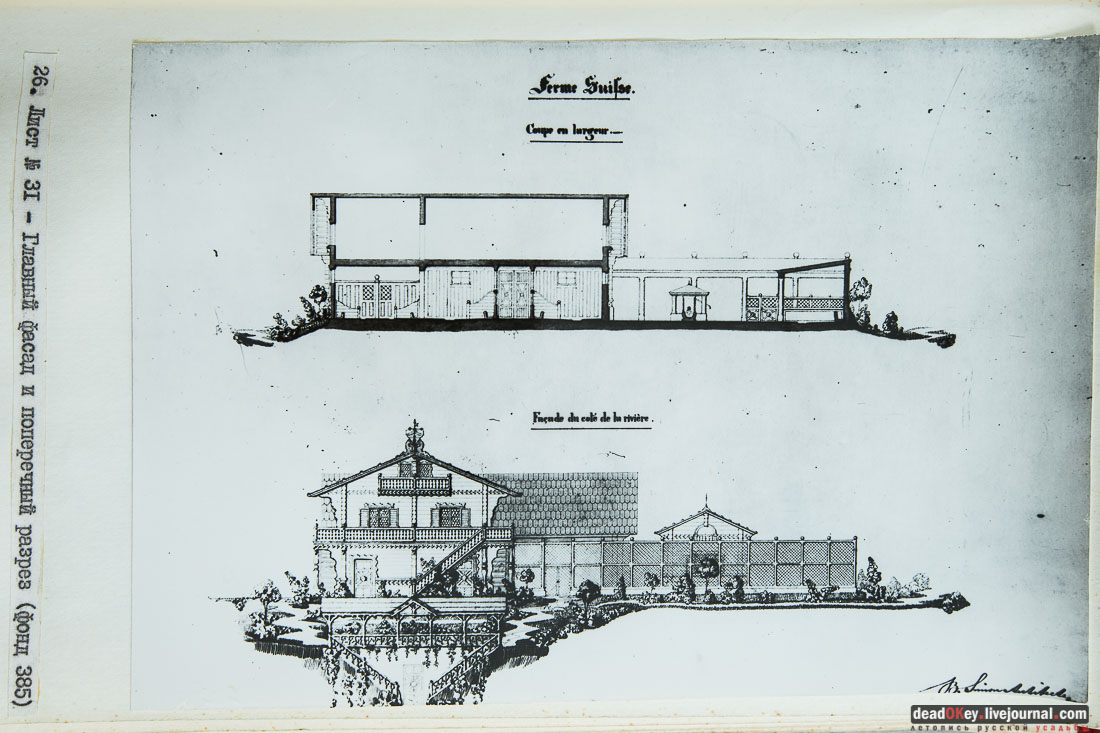

31. Лист 31. Главный фасад и поперечный разрез.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

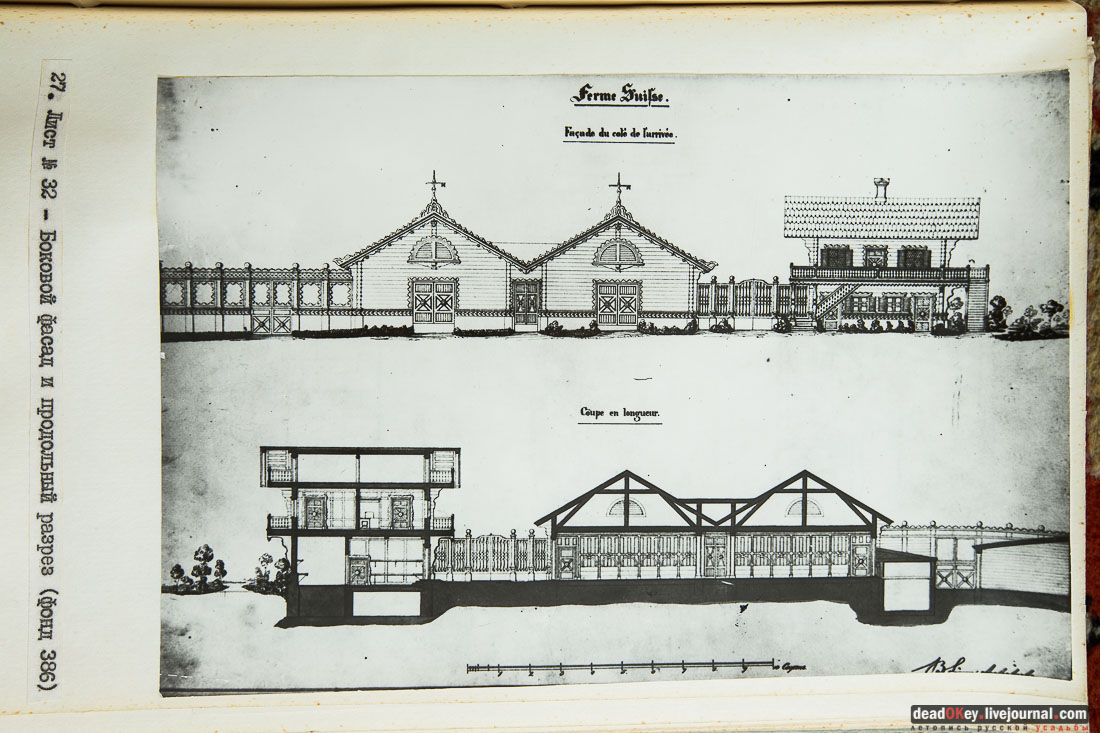

32. Боковой фасад и продольный разрез.

ЛЮДСКИЕ ШВЕЙЦАРСКОЙ ФЕРМЫ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

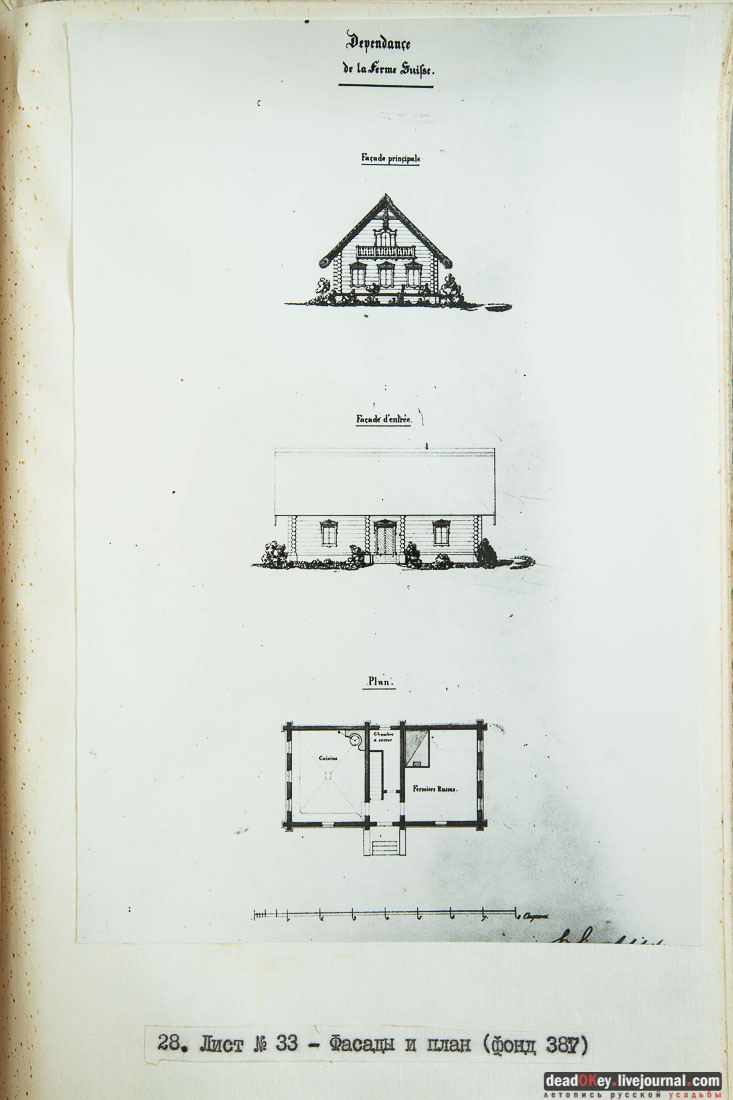

33. Лист 33. Фасады и план.

ВХОДНЫЕ ВОРОТА В ПАРК

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

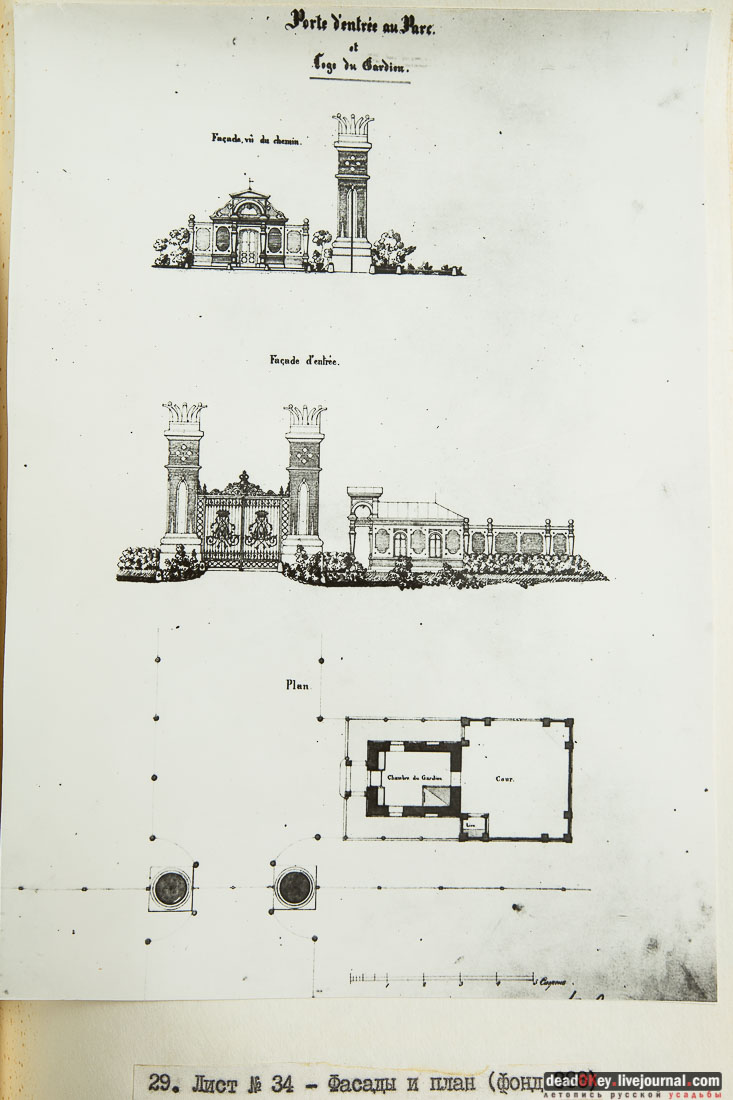

34. Лист 34. Фасады и план.

КУЗНИЦА

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

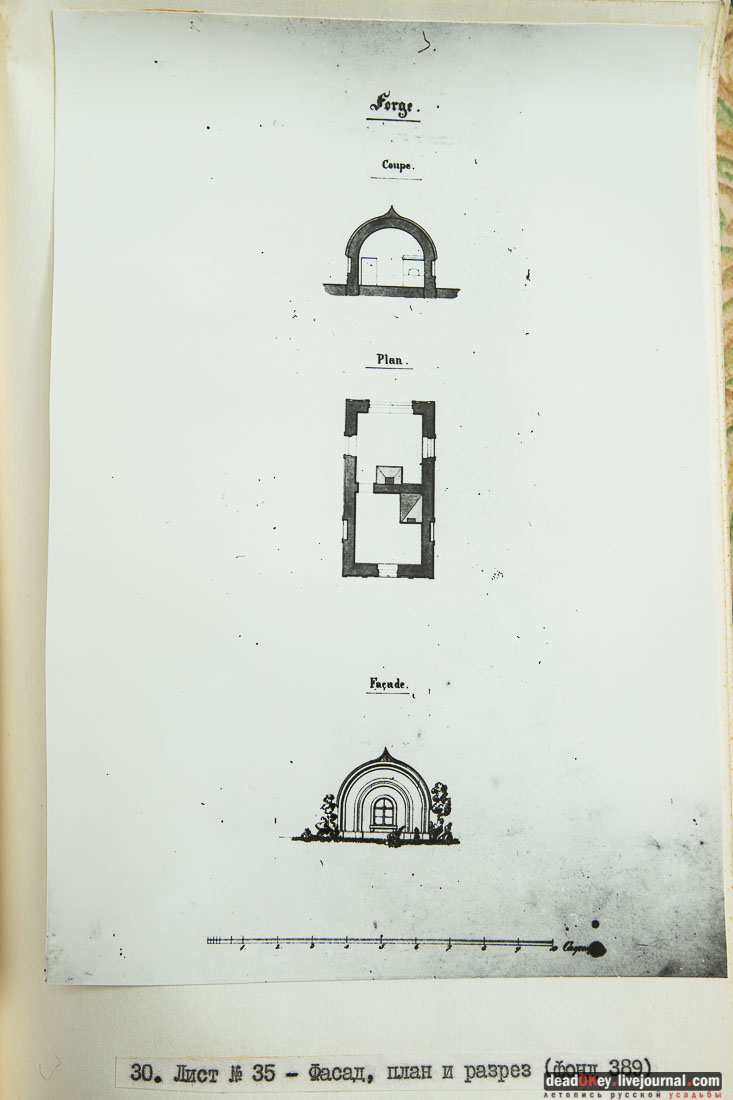

35. Лист 35. Фасад, план и разрез.

МОСТ В ПАРКЕ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

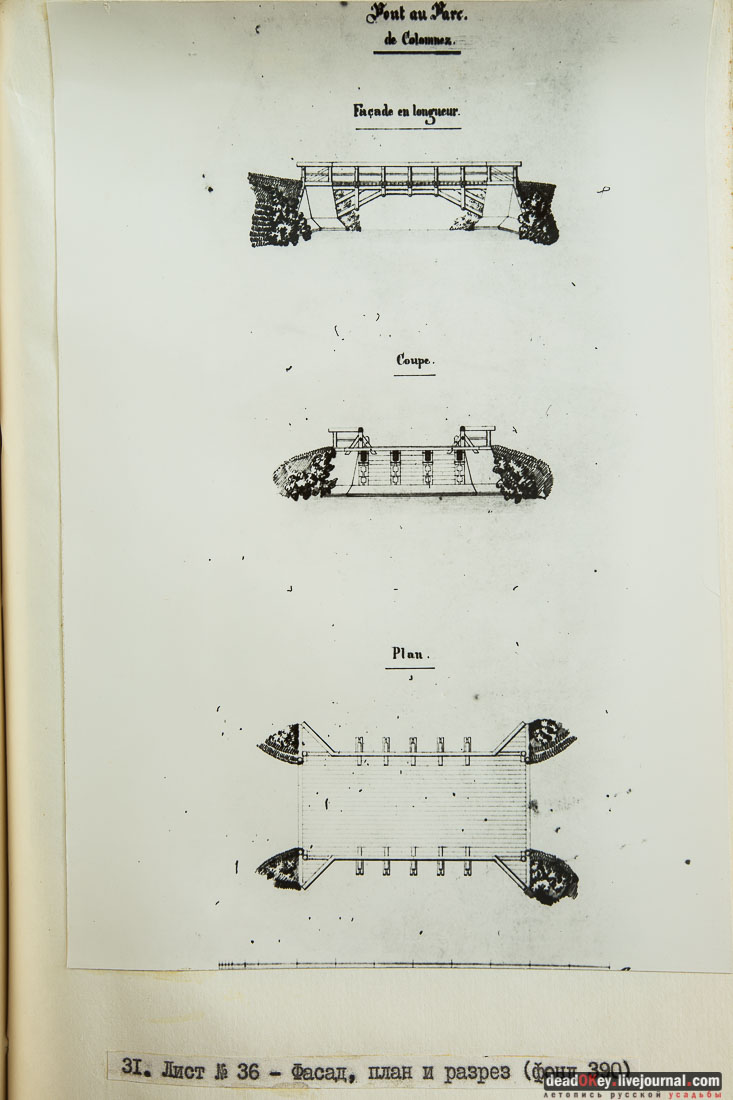

36. Лист 36. Фасад, план и разрез.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год
Остатки моста в парке.

ЦЕРКОВЬ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

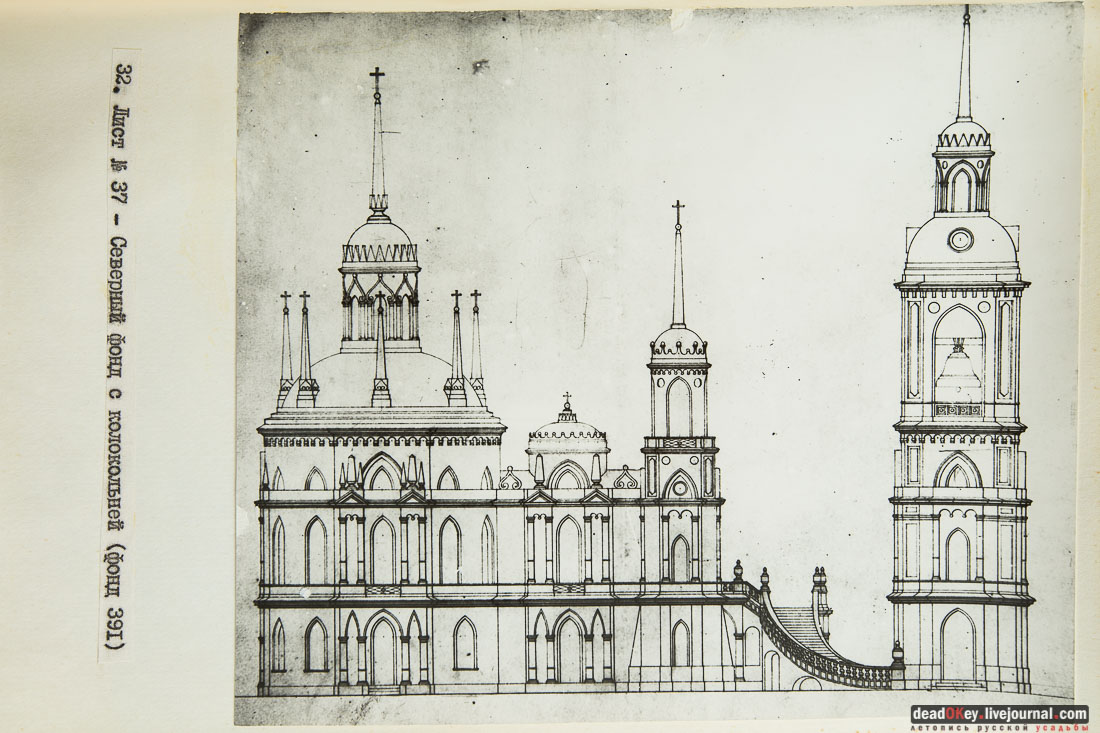

37. Лист 37. Северный фасад с колокольней.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

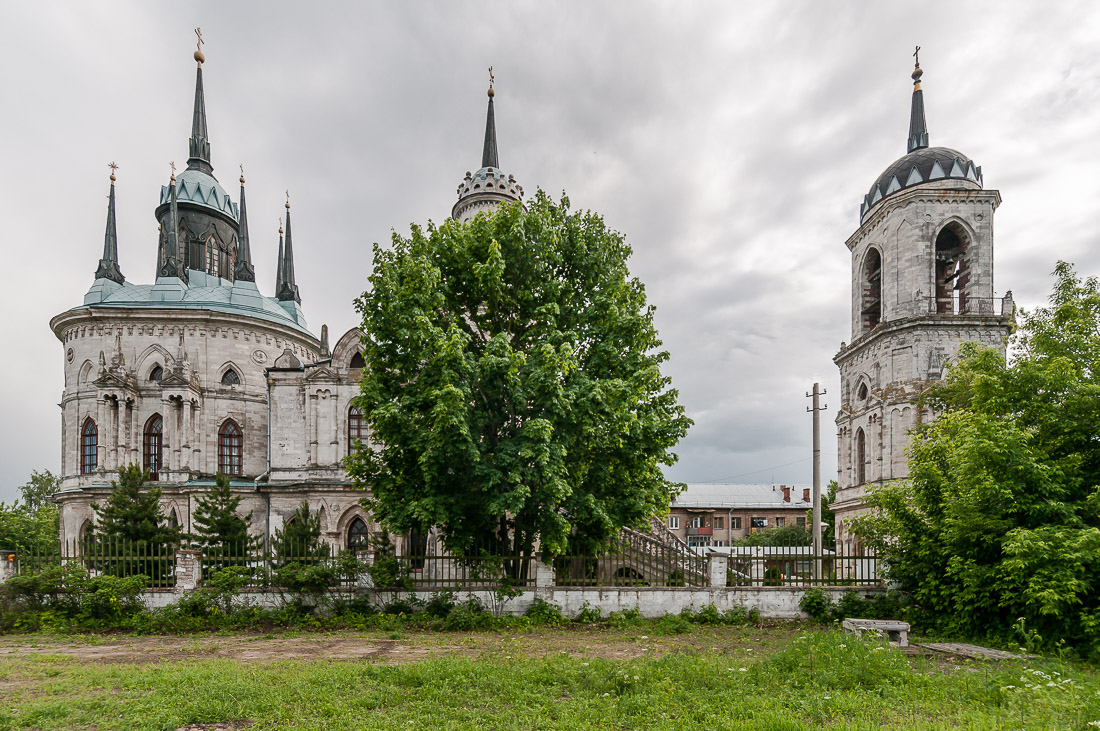

Северный фасад с колокольней. Фото 2015 года.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

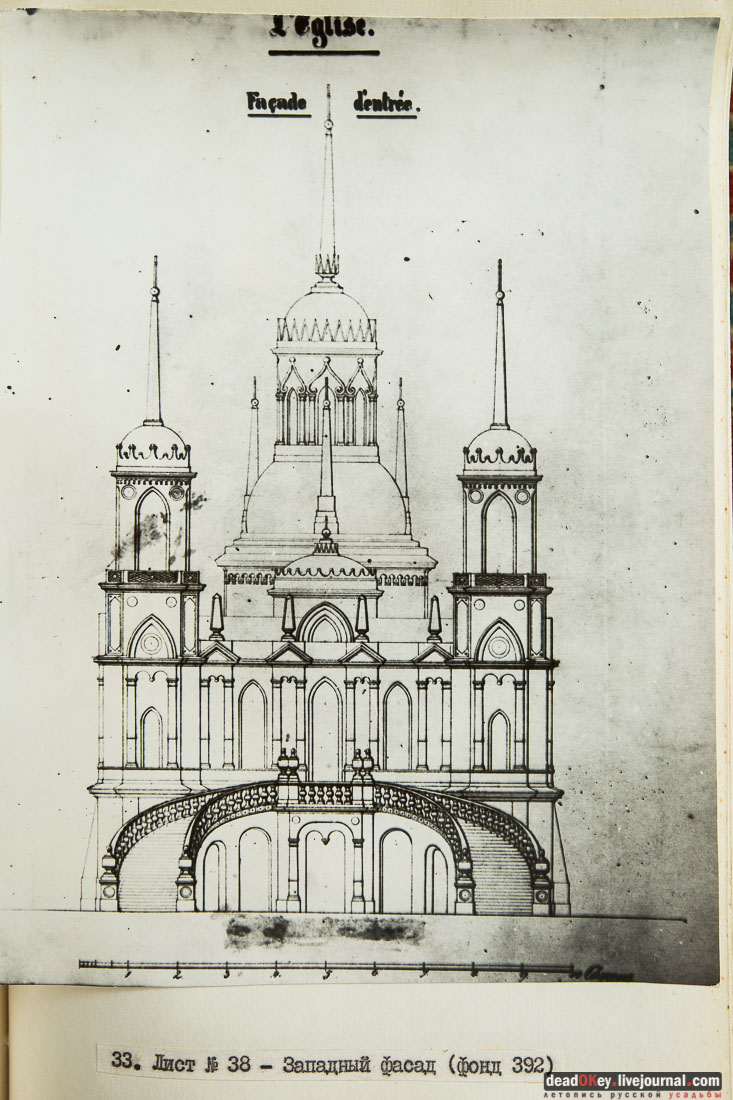

38. Лист 38. Западный фасад.

ФОТОГРАФИИ С НЕГАТИВОВ С НАТУРЫ

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

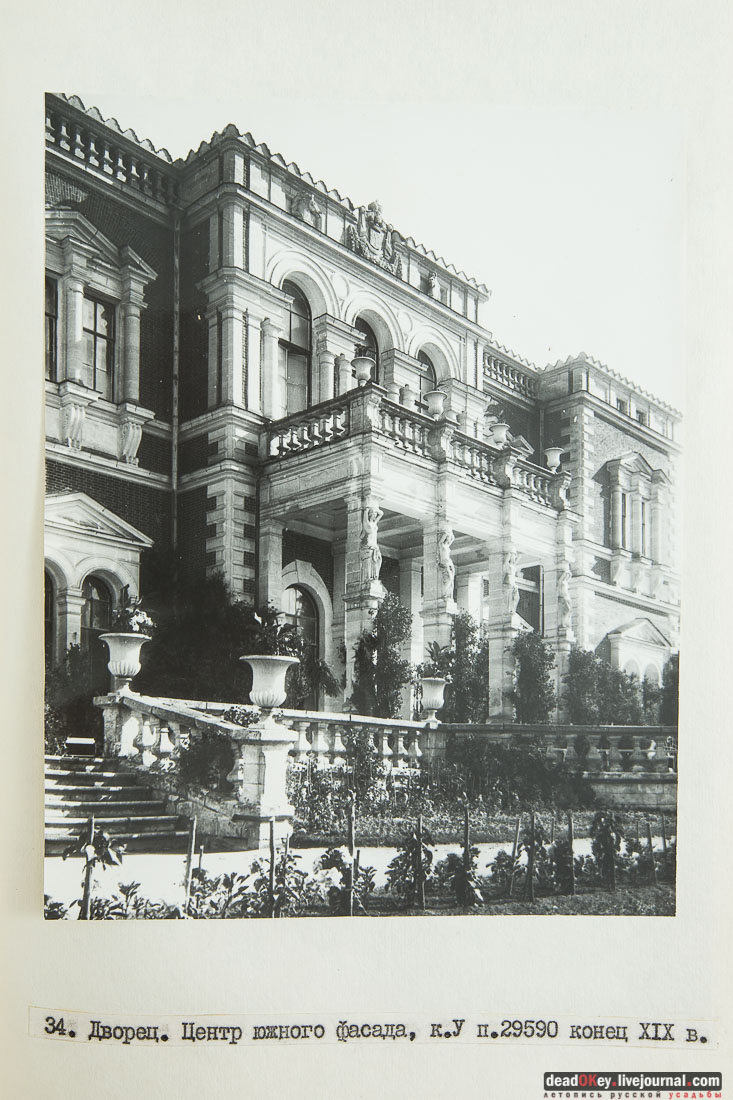

39. Дворец. Центр южного фасада. Конец XIX в.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

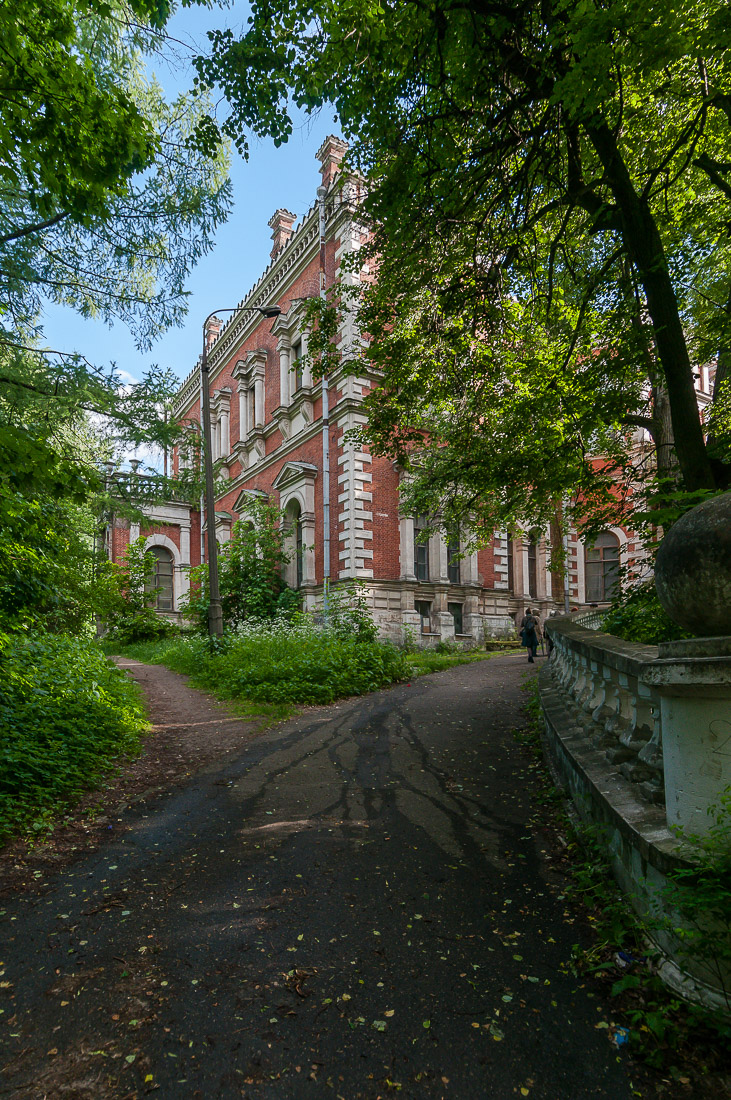

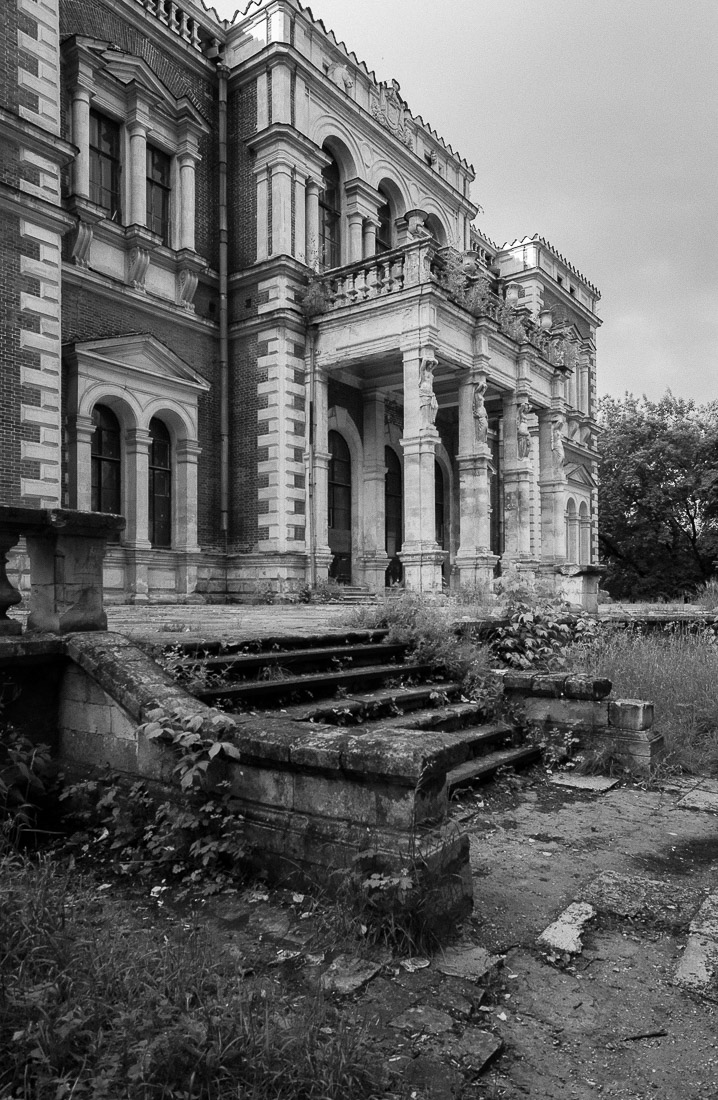

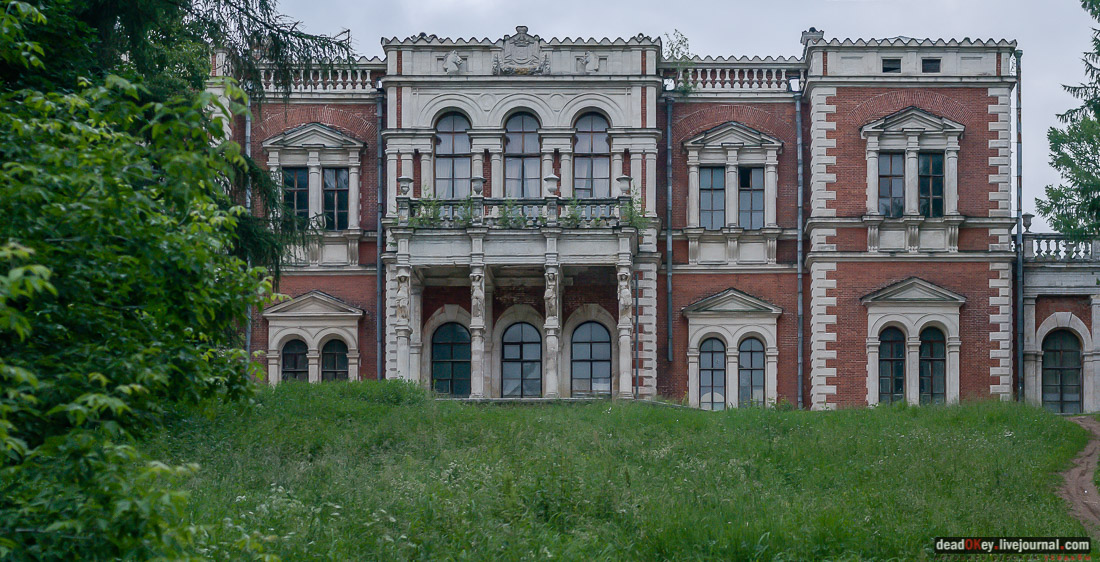

Дворец. Центр южного фасада. Фото 2015 года.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

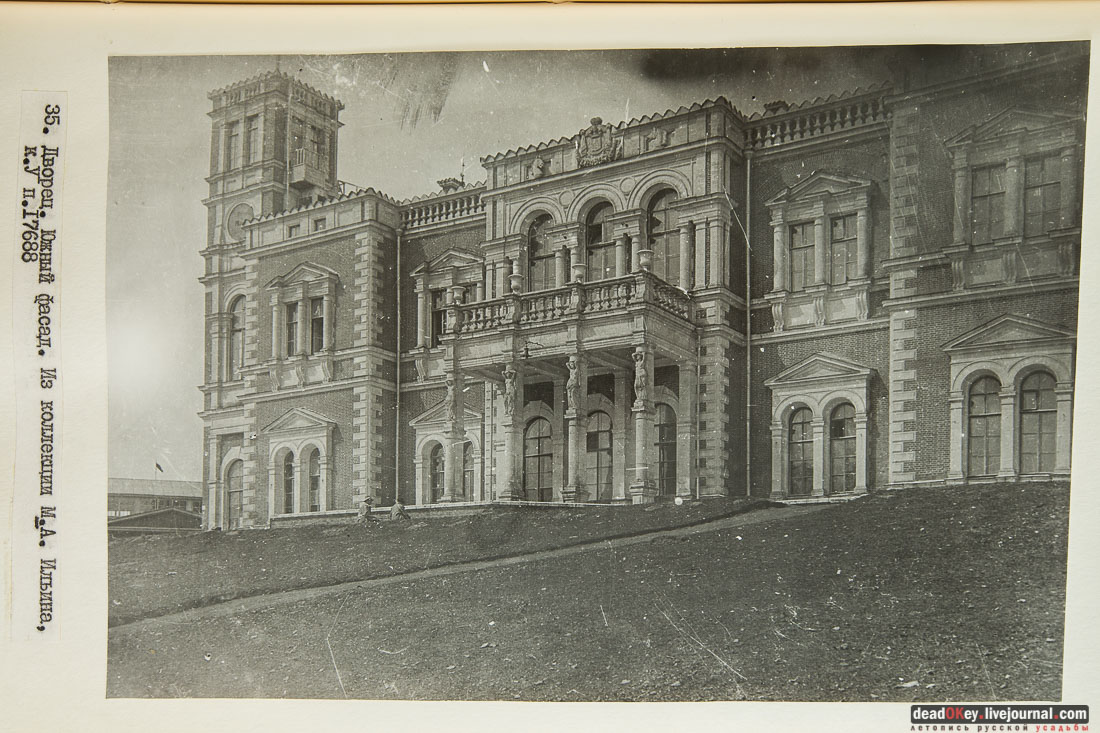

40. Дворец. Южный фасад. Конец XIX века. Из коллекции М.А. Ильина.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

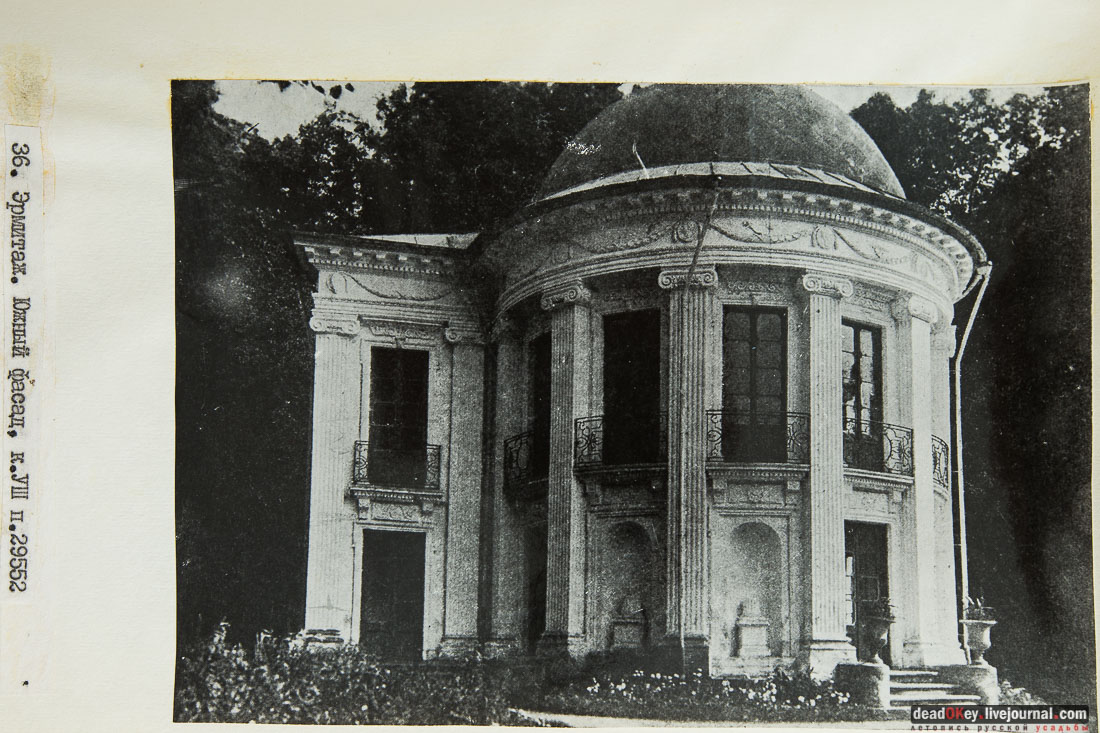

41. Эрмитаж. Южный фасад.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

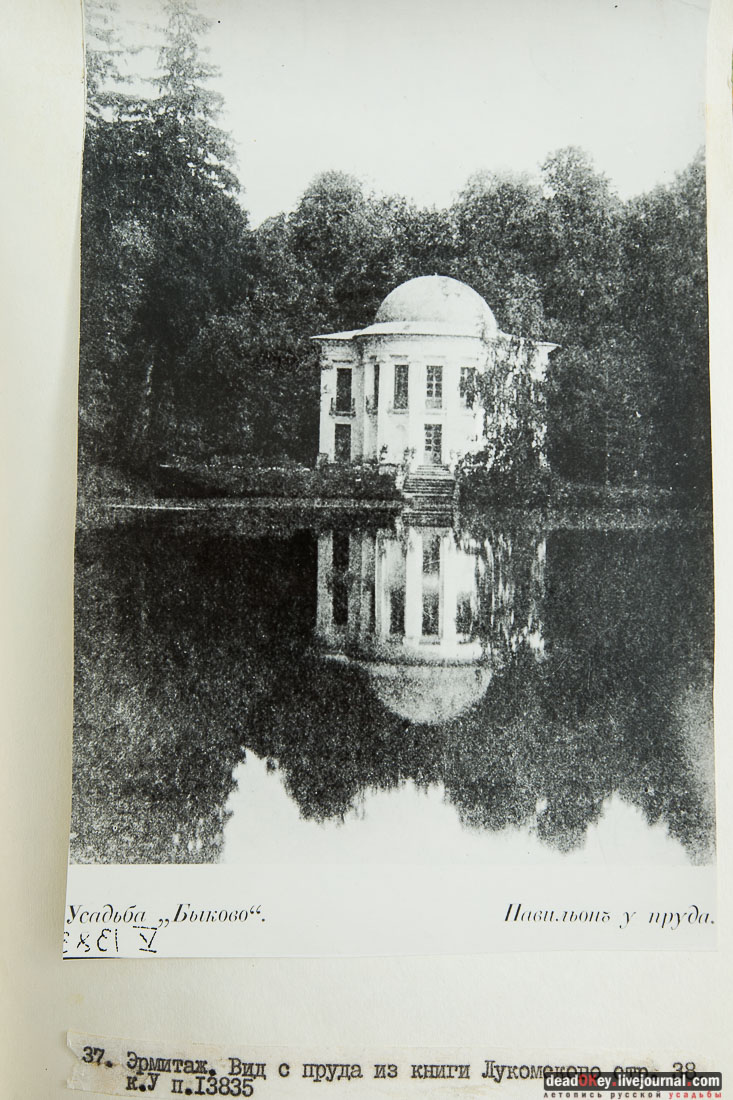

42. Эрмитаж. Вид с пруда из книги Лукомского.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

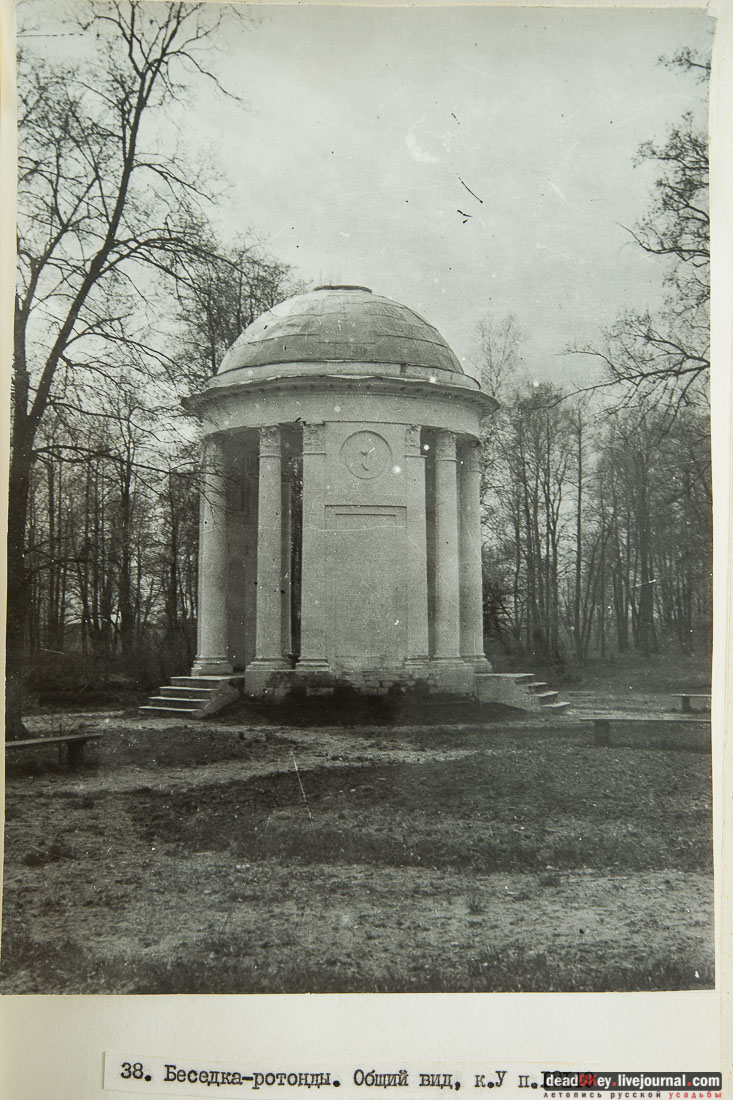

43. Беседка-ротонда. Общий вид.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

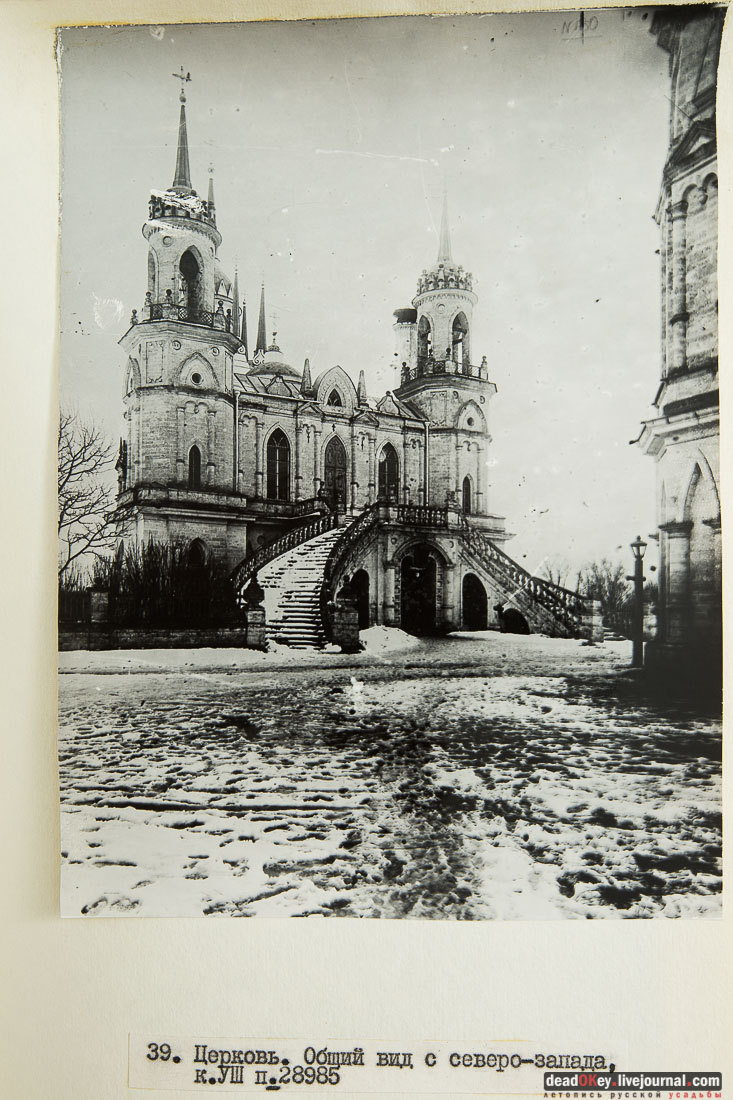

44. Церковь. Общий вид с северо-запада.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

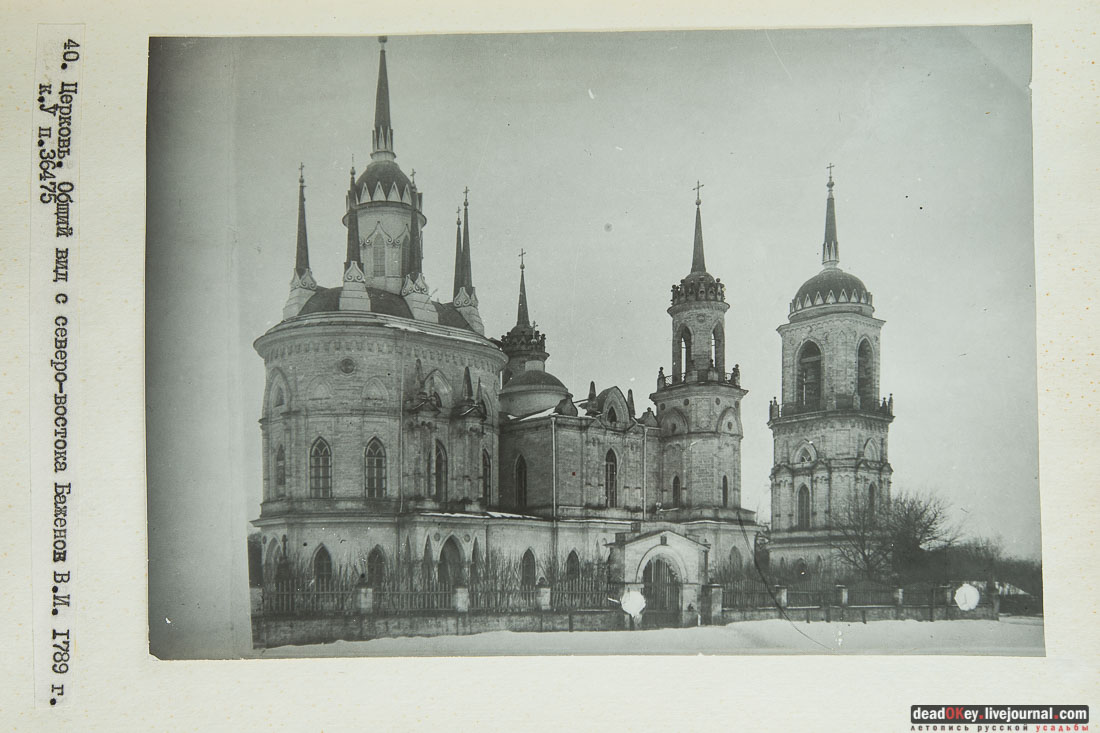

45. 44. Церковь. Общий вид с северо-востока.

Усадьба Быково. Фотокопии с чертежей архитектора Симона Бернара 1851 год

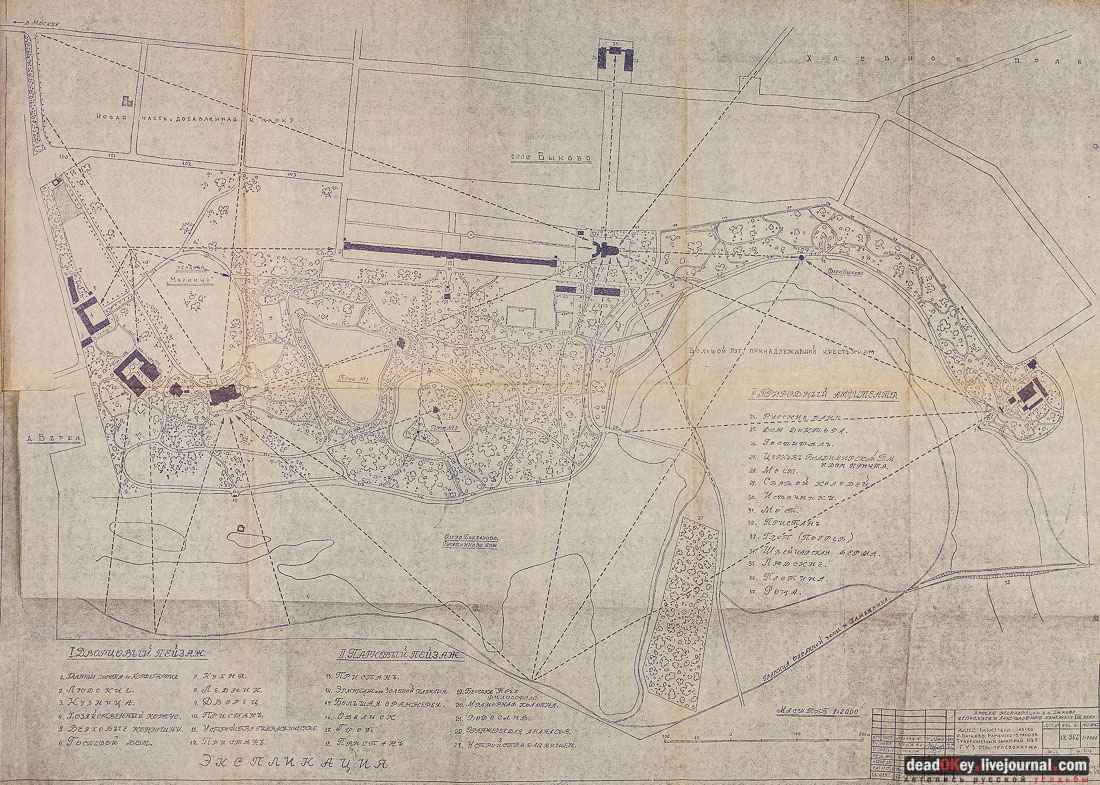

46. Генеральный план усадьбы Быково со всеми постройками усадьбы из проекта реставрации 1983 года

Щелкните на картинку, чтобы посмотреть в большом разрешении (7 Мб).
